Bagaimana Parameter Elektrik Kabel Fieldbus Ditakrifkan oleh Protokol dan Mengapa Ia Tidak Boleh Digantikan Secara Bebas

Kabel fieldbus bukan kabel isyarat generik dengan label bas medan — setiap protokol bas medan utama mentakrifkan spesifikasi elektrik yang tepat untuk kabel lapisan fizikalnya, dan impedans ciri kabel, kapasiti per unit panjang dan pengecilan pada frekuensi isyarat adalah parameter galas beban dalam model penghantaran protokol. Menggantikan kabel yang tidak memenuhi parameter ini mengubah tingkah laku pantulan isyarat, panjang segmen rangkaian maksimum, dan dalam sesetengah protokol bilangan peranti yang disambungkan yang dibenarkan — selalunya tanpa sebarang kerosakan yang jelas dengan segera, tetapi dengan margin hingar terdegradasi yang nyata sebagai ralat komunikasi terputus-putus di bawah keadaan gangguan elektrik.

PROFIBUS DP, bas medan yang paling banyak digunakan dalam proses dan automasi kilang, mentakrifkan kabel lapisan fizikalnya dalam IEC 61158-2 dan spesifikasi PROFIBUS PA. Kabel standard (Jenis A) ditentukan pada impedans ciri 135–165 Ω pada frekuensi melebihi 100 kHz, kapasiti di bawah 30 pF/m, rintangan gelung di bawah 110 Ω/km, dan pengecilan di bawah 3 dB/100 m pada 100 kHz. Parameter ini saling bergantung: kabel dengan galangan yang betul tetapi kapasiti berlebihan akan menamatkan pantulan dengan betul pada sambungan nod tetapi akan menyebabkan kemerosotan isyarat yang berlebihan pada segmen panjang, mengurangkan panjang segmen maksimum berkesan di bawah 1,200 m yang dinyatakan dalam piawai. Kabel dengan kapasitansi yang betul tetapi galangan rendah akan menyebabkan pantulan pada setiap sambungan stub pasif yang menindih pada isyarat data, meningkatkan kadar ralat terutamanya pada kadar baud maksimum 12 Mbps.

Sebab impedans ciri ditentukan dengan tepat untuk kabel bas medan berkaitan dengan sambungan rintisan. Dalam segmen PROFIBUS atau DeviceNet, peranti disambungkan melalui stub pendek yang bercabang dari utama kabel bas . Pada setiap titik sambungan rintisan, kabel bas melihat ketakselanjaran impedans selari. Jika galangan kabel bas berada dalam spesifikasi, ketakselanjaran yang dicipta oleh stub adalah kecil dan amplitud isyarat yang dipantulkan berada di bawah ambang hingar penerima. Jika galangan kabel bas adalah 20% di bawah spesifikasi — yang boleh berlaku apabila kabel yang tidak ditentukan kos rendah digantikan — amplitud yang dipantulkan pada setiap stub meningkat secara berkadar, dan dengan maksimum 32 peranti bagi setiap segmen PROFIBUS, tenaga terpantul terkumpul boleh menghasilkan ralat bit pada 12 Mbps yang tidak muncul pada 1.5 Mbps-bergantung kepada masalah kebolehpercayaan komunikasi yang sangat sukar. mendiagnosis tanpa penganalisis bas dan peralatan pengukuran impedans.

Spesifikasi Kabel Lapisan Fizikal Merentas Protokol Fieldbus Utama

Setiap protokol bas medan utama mempunyai spesifikasi lapisan fizikal yang berbeza yang mentakrifkan pembinaan kabel yang diperlukan untuk pemasangan yang mematuhi. Menggunakan jenis kabel yang salah — walaupun yang kelihatan serupa secara visual — akan mengakibatkan pemasangan tidak patuh yang mungkin melepasi pentauliahan awal pada panjang segmen pendek tetapi gagal pada tahap rangkaian maksimum yang ditentukan atau dalam keadaan hingar terburuk.

Had panjang segmen yang disenaraikan di atas bukanlah had panjang kabel sahaja — ia mewakili jumlah panjang laluan elektrik maksimum di mana semua pantulan isyarat, belanjawan kelewatan perambatan dan had pengecilan boleh dipenuhi secara serentak. Untuk protokol dengan panjang segmen yang bergantung pada kadar baud (PROFIBUS DP, CANopen), had pada kadar baud yang tinggi ditetapkan melalui kelewatan perambatan — masa perambatan isyarat pergi-balik dari satu hujung segmen ke hujung yang lain mestilah kurang daripada tempoh bit protokol. Pada 12 Mbps PROFIBUS DP, tempoh satu bit adalah lebih kurang 83 ns, dan perambatan isyarat dalam kabel dengan halaju perambatan (VOP) sebanyak 66% daripada kelajuan cahaya meliputi kira-kira 8 meter setiap nanosaat — meninggalkan margin yang sangat kecil untuk segmen yang panjang. Pada kadar baud yang lebih rendah, tempoh bit cukup lama sehingga kelewatan perambatan tidak lagi menjadi faktor pengehad, dan pengecilan menjadi parameter mengehadkan panjang segmen sebaliknya.

Peranan Halaju Penyebaran dalam Pemasa Rangkaian Fieldbus dan Bagaimana Pembinaan Kabel Mempengaruhinya

Halaju perambatan (VOP) — kelajuan isyarat bergerak melalui kabel yang dinyatakan sebagai peratusan kelajuan cahaya dalam vakum — ialah parameter asas untuk protokol bas medan berkelajuan tinggi di mana kelewatan perambatan menentukan panjang segmen maksimum. VOP ditentukan sepenuhnya oleh pemalar dielektrik bahan penebat: VOP = 1/√εr × 100%, di mana εr ialah pemalar dielektrik relatif penebat. Kabel dengan penebat polietilena (εr ≈ 2.3) mempunyai VOP lebih kurang 66%; kabel dengan penebat PVC (εr ≈ 3.5–4.5) mempunyai VOP lebih kurang 47–53%. Untuk protokol dengan anggaran kelewatan perambatan 500 ns, panjang kabel maksimum dengan penebat PE ialah 500 ns × 0.66 × 3×10⁸ m/s = lebih kurang 99 meter; kabel yang sama dengan penebat PVC membenarkan hanya 71 meter — pengurangan 28% dalam panjang segmen maksimum daripada pilihan bahan penebat sahaja.

Hubungan ini menerangkan sebab spesifikasi kabel bas medan untuk protokol berkelajuan tinggi secara konsisten memerlukan penebat polietilena atau PE berbuih dan bukannya PVC, dan mengapa menggantikan kabel pasangan terpiuh berpenebat PVC yang nampaknya memenuhi spesifikasi galangan masih akan menghasilkan pemasangan yang tidak mematuhi pada panjang segmen maksimum. Halaju perambatan juga mempengaruhi impedans ciri kabel: kerana Z₀ = √(L/C) di mana L ialah kearuhan per unit panjang dan C ialah kapasitans per unit panjang, dan kerana εr yang lebih tinggi meningkatkan C sambil meninggalkan L lebih kurang tetap, penebat pemalar dielektrik yang lebih tinggi menghasilkan galangan ciri yang lebih rendah serta VOP yang lebih rendah. Kabel yang dimaksudkan untuk spesifikasi 120 Ω (DeviceNet) dengan penebat PE tidak boleh digantikan dengan kabel dengan dimensi fizikal yang sama tetapi penebat PVC tanpa impedans jatuh di bawah spesifikasi — seterusnya menggambarkan mengapa bahan penebat dan impedans adalah spesifikasi yang tidak boleh dipisahkan untuk kabel bas medan.

Untuk rangkaian bas medan industri di mana segmen berbeza mungkin menggunakan kabel daripada pengeluar berbeza (situasi biasa dalam pemasangan pengubahsuaian), ketidakkonsistenan VOP antara segmen kabel mewujudkan anomali pemasaan. Dua segmen spesifikasi nominal yang sama daripada pengeluar berbeza dengan nilai VOP masing-masing 66% dan 60% memperkenalkan perbezaan kelewatan perambatan 10% yang nyata sebagai jitter pemasaan antara segmen. Dalam protokol sensitif masa seperti EtherCAT dan PROFINET IRT (masa nyata isochronous), yang menyegerakkan jam teragih merentasi rangkaian kepada ketepatan mikrosaat, variasi VOP antara segmen kabel menyumbangkan pengimbangan pemasaan sistematik yang mesti diberi pampasan oleh induk rangkaian semasa pentauliahan. Protokol yang memerlukan ketepatan masa kitaran sub-mikrosaat merentas 20 atau lebih segmen tidak boleh bertolak ansur dengan variasi VOP yang tinggi tanpa mekanisme pampasan jam dalam induk rangkaian.

Kabel DeviceNet: Mengapa Integrasi Kuasa dan Isyarat dalam Kabel Bas Tunggal Mencipta Cabaran Spesifikasi Unik

DeviceNet adalah tersendiri antara protokol bas medan industri utama dalam menyepadukan kedua-dua kuasa peranti 24V DC dan isyarat data berasaskan CAN dalam satu kabel. Kabel tebal (kabel batang standard) mengandungi lima konduktor: pasangan isyarat pembezaan CAN_H dan CAN_L (biasanya 18 AWG), pasangan bekalan kuasa (biasanya 15 AWG untuk kabel tebal) dan wayar longkang. Seni bina berbilang fungsi ini memudahkan pemasangan dengan menghapuskan kabel kuasa berasingan ke peranti medan tetapi mencipta cabaran spesifikasi yang tidak wujud untuk kabel bas medan isyarat sahaja.

Konduktor kuasa dalam kabel DeviceNet membawa arus beban DC yang boleh mencapai 8A pada kabel batang, menghasilkan haba I²R yang meningkatkan suhu pasangan isyarat yang berkongsi keratan rentas kabel. Pada konduktor tembaga 8A hingga 15 AWG, rintangan DC 100 meter kabel batang menghasilkan kira-kira 2.5 W haba setiap konduktor — cukup untuk menaikkan suhu dalaman kabel beberapa darjah di atas ambien dalam pemasangan dulang kabel dengan pelesapan haba terhad. Kenaikan suhu ini menjejaskan galangan ciri pasangan isyarat melalui pengembangan haba penebat, meningkatkan kehilangan dielektrik penebat, dan mempercepatkan penuaan sebatian jaket. Spesifikasi DeviceNet mengehadkan arus maksimum dalam kabel batang bukan sahaja berdasarkan penarafan konduktor kuasa secara berasingan tetapi berdasarkan gabungan kesan terma pada prestasi pasangan isyarat — pertimbangan yang hilang dalam kabel isyarat sahaja di mana tiada konduktor kuasa yang menjana haba.

Penurunan voltan pada konduktor kuasa ialah kekangan kedua yang mengehadkan panjang segmen DeviceNet secara bebas daripada had penghantaran isyarat. Peranti DeviceNet memerlukan voltan bekalan dalam julat yang ditetapkan (11–25V) pada terminal peranti; bekalan 24V yang disediakan pada pili kuasa tidak boleh jatuh di bawah 11V pada peranti paling jauh. Untuk arus batang 6A melebihi 100 meter kabel batang tebal (15 AWG, rintangan gelung lebih kurang 0.22 Ω/m), penurunan voltan ialah 6A × 0.22 Ω/m × 100m × 2 (bekalan dan pulangan) = 26.4 V — jauh melebihi voltan bekalan yang tersedia. Dalam amalan, pili kuasa yang diletakkan pada selang waktu sepanjang segmen batang, digabungkan dengan pengiraan teliti bagi cabutan arus peranti maksimum bagi setiap bahagian segmen, diperlukan untuk mengekalkan voltan pada semua penurunan peranti dalam spesifikasi. Pembekal kabel Fieldbus yang menyediakan kabel DeviceNet harus menyediakan bukan sahaja parameter isyarat (impedans, kemuatan) tetapi juga rintangan konduktor kuasa per unit panjang dan lengkung penurunan suhu untuk kedua-dua konduktor isyarat dan kuasa pada suhu ambien yang tinggi.

Pembumian Perisai dalam Pemasangan Kabel Fieldbus dan Mengapa Pembumian yang Salah Menyebabkan Lebih Banyak Masalah Daripada Tiada Perisai

Perisai kabel Fieldbus adalah antara komponen yang paling kerap disalahgunakan dalam pemasangan automasi industri. Tujuan perisai adalah untuk menyediakan laluan impedans rendah untuk arus gangguan mod biasa, menghalangnya daripada memasuki pasangan isyarat sebagai bunyi pembezaan. Untuk mencapai ini memerlukan perisai dibumikan dengan cara yang menyediakan laluan ini sambil menghalang perbezaan potensi tanah antara titik pembumian daripada memacu arus melalui perisai — arus yang menindih pada isyarat sebagai bunyi mod biasa dan merendahkan kebolehpercayaan komunikasi. Ketegangan antara kedua-dua keperluan ini — tanah perisai untuk mengalihkan bunyi, tetapi elakkan gelung tanah yang menyuntik hingar — diselesaikan secara berbeza bergantung pada protokol dan persekitaran hingar tertentu.

Untuk PROFIBUS DP, pengesyoran standard ialah pembumian satu titik perisai kabel pada hujung panel kawalan setiap segmen, dengan perisai hujung medan dibiarkan terapung atau disambungkan melalui kapasitor pembumian impedans tinggi. Susunan ini menghalang arus gelung tanah 50 Hz daripada mengalir melalui perisai — yang merupakan sumber hingar frekuensi rendah yang dominan di kebanyakan kilang pembuatan — sambil masih menyediakan perlindungan EMI frekuensi tinggi kerana sambungan bumi kapasitif di hujung medan memberikan impedans rendah pada frekuensi di atas julat frekuensi gelung tanah. Dalam amalan, banyak pemasangan mengisar perisai di kedua-dua hujungnya, yang berfungsi dengan betul apabila semua peralatan dalam segmen berkongsi potensi tanah yang sama. Dalam loji besar di mana potensi grid pembumian antara bilik kawalan dan kotak persimpangan medan jauh mungkin berbeza sebanyak 1–5V pada 50 Hz, pembumian kedua-dua hujung memacu arus 50 Hz yang ketara melalui perisai, dan medan magnet daripada arus ini mendorong bunyi berbeza dalam pasangan isyarat — betul-betul gangguan yang dimaksudkan untuk dihalang oleh perisai.

Untuk PROFIBUS PA dan Foundation Fieldbus H1, yang direka untuk operasi di kawasan berbahaya (Zon 1 dan Zon 0) di bawah peraturan ATEX dan IECEx, pembumian perisai mesti memenuhi keperluan keselamatan EMC dan intrinsik secara serentak. Dalam pemasangan yang selamat secara intrinsik, perisai mesti dibumikan pada satu titik sahaja — kawasan selamat — dan perisai hujung medan mesti diasingkan dari tanah sekurang-kurangnya 1 MΩ untuk mengelakkan perisai daripada menyediakan laluan kerosakan tanah yang boleh melebihi had tenaga penghalang yang selamat secara intrinsik. Kekangan asas ini tidak boleh dirunding di bawah peraturan IS; pembumian perisai kedua-dua hujung pada segmen PROFIBUS PA di kawasan berbahaya membatalkan pensijilan keselamatan intrinsik pemasangan tanpa mengira sama ada pembumian perisai menimbulkan masalah EMC berfungsi.

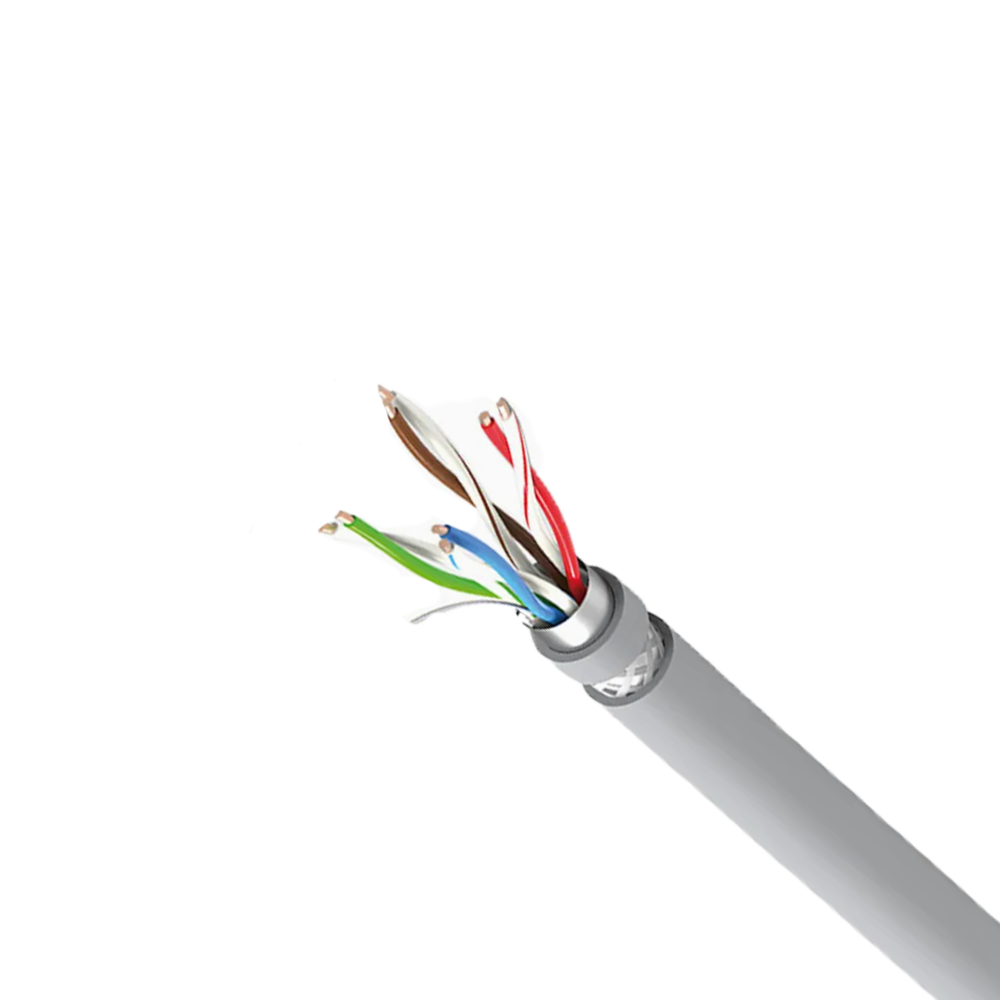

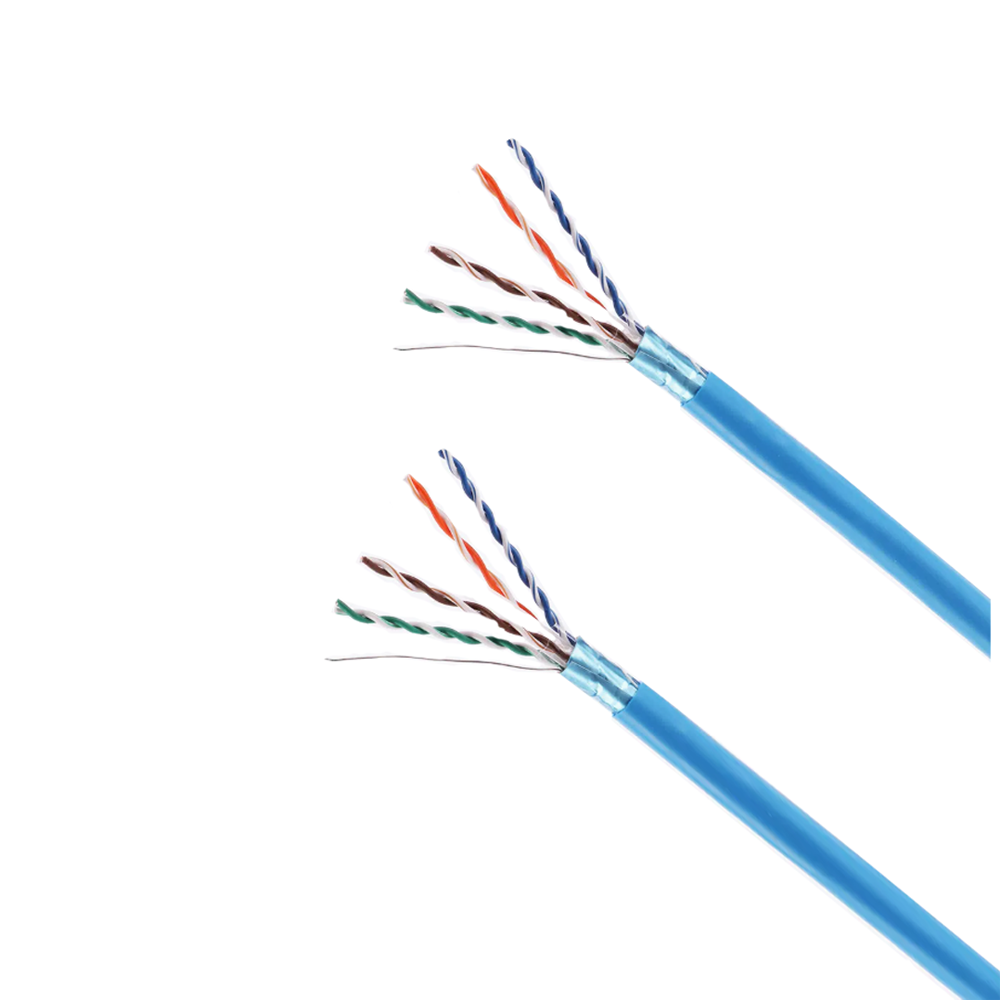

Protokol bas medan Ethernet industri (EtherCAT, PROFINET) menggunakan kabel Cat5e atau Cat6 mempunyai keperluan perisai mereka sendiri. Amalan kabel berstruktur standard menentukan penamatan perisai 360° pada kedua-dua hujung menggunakan penyambung RJ45 berkadar EMC atau penyambung bulat M12 dalam persekitaran industri. Oleh kerana Ethernet menggunakan antara muka berganding pengubah yang secara semula jadi menolak gangguan mod biasa pada penerima, falsafah pembumian perisai untuk Ethernet Industri adalah kurang kritikal berbanding bas medan berasaskan RS-485 — tetapi kualiti mekanikal penamatan perisai pada penyambung kekal penting, kerana sambungan perisai berimpedans tinggi (wayar longkang pigtail) membolehkan perisai menyahgredkan laluan pemulangan arus yang tinggi di atas kabel yang berprestasi tinggi. 100 MHz.

Perintang Penamatan Kabel Fieldbus: Mengapa Ia Diperlukan dan Bagaimana Nilai Yang Salah Menyebabkan Ketidakstabilan Rangkaian

Perintang penamatan bas ialah komponen wajib bagi mana-mana pemasangan bas medan berasaskan RS-485 — termasuk PROFIBUS DP, CANopen dan DeviceNet — namun ia adalah antara elemen yang paling kerap digunakan secara salah atau ditinggalkan dalam kes penyelesaian masalah rangkaian bas medan. Fungsi mereka adalah untuk menyerap tenaga isyarat yang sampai ke penghujung kabel bas dan menghalang pantulan isyarat daripada merambat kembali ke arah sumber isyarat. Memahami fizik penamatan menerangkan mengapa nilai perintang yang salah — atau berbilang perintang yang digunakan di lokasi bukan titik akhir — merosakkan integriti isyarat bas.

Apabila isyarat merambat sepanjang talian penghantaran dan mencapai ketakselanjaran impedans, gelombang pantulan dijana dengan amplitud berkadar dengan pekali pantulan Γ = (Z_load - Z₀) / (Z_load Z₀). Pada penamatan litar terbuka (Z_load → ∞), Γ = 1 dan gelombang pantulan mempunyai kekutuban dan amplitud penuh yang sama seperti gelombang kejadian. Pada penamatan litar pintas, Γ = -1 dan gelombang pantulan mempunyai amplitud yang sama tetapi kekutuban bertentangan. Perintang penamatan sama dengan impedans ciri kabel (Z_load = Z₀) menghasilkan Γ = 0 — tiada pantulan. Untuk PROFIBUS DP dengan Z₀ = 150 Ω, perintang penamatan ditentukan sebagai 150 Ω. Untuk DeviceNet dengan Z₀ = 120 Ω, perintang penamatan ialah 120 Ω. Untuk CANopen (juga lapisan fizikal ISO 11898), penamatan ialah 120 Ω pada setiap hujung bas utama.

Akibat daripada nilai penamatan yang salah adalah khusus peringkat isyarat. Perintang penamatan 20% di bawah spesifikasi (120 Ω dan bukannya 150 Ω pada PROFIBUS) mencipta pekali pantulan Γ = (120−150)/(120 150) = −0.11, menghasilkan gelombang pantulan pada 11% daripada amplitud isyarat kejadian pada semua amplitud isyarat di antara −0.11. sumber. Untuk isyarat PROFIBUS DP dengan amplitud pembezaan 5V, pantulan 11% menambah gangguan 0.55V yang tiba pada setiap nod satu masa tunda pergi balik selepas tepi isyarat asal. Pada 12 Mbps, kelewatan ini berada dalam tempoh bit untuk segmen yang panjang, menyebabkan gangguan tepi yang dipantulkan berlaku semasa tetingkap pensampelan penerima hiliran dan meningkatkan kadar ralat bit. Meninggalkan penamatan sepenuhnya (litar terbuka) menghasilkan pantulan amplitud penuh yang boleh cukup besar untuk melanggar ambang logik penerima hiliran, menyebabkan kegagalan komunikasi lengkap pada kadar baud yang tinggi walaupun pada segmen pendek.

Peraturan yang sering disalahfahamkan ialah perintang penamatan mesti dipasang hanya pada dua titik akhir fizikal kabel bas utama — jangan sekali-kali pada pili perantaraan, sambungan taji atau titik persimpangan-T. Memasang perintang penamatan pada taji perantaraan memperkenalkan impedans selari ke tanah pada ketika itu, mengurangkan impedans bas berkesan dan menghasilkan pantulan pada setiap peralihan isyarat, tanpa mengira nilai perintang. Pengulang PROFIBUS, yang menjana semula isyarat dan mewujudkan segmen bas baharu, mesti dianggap sebagai titik akhir segmen dari segi penamatan — setiap sisi pengulang ialah segmen berasingan dengan pasangan perintang penamatan sendiri pada titik akhir segmen.

Penilaian Alam Sekitar dan Mekanikal untuk Kabel Fieldbus dalam Pemasangan Perindustrian Yang Keras

Kabel bas medan standard yang direka untuk pendawaian panel dan persekitaran industri ringan tidak sesuai untuk pemasangan dalam persekitaran loji proses yang keras tanpa pengesahan penarafan alam sekitar yang jelas. Penapisan minyak, loji kimia, kemudahan pemprosesan makanan, pencawang luar dan mesin dengan getaran tinggi atau pergerakan kabel berterusan mengenakan tekanan mekanikal dan kimia yang jaket kabel bas medan standard dan bahan penebat tidak dapat bertahan untuk hayat perkhidmatan 15-25 tahun yang dijangkakan daripada infrastruktur kawalan proses. Memilih kabel bas medan dengan penilaian persekitaran yang sesuai untuk keadaan pemasangan adalah sama pentingnya dengan memilih spesifikasi elektrik yang betul.

Keperluan Rintangan Kimia

Persekitaran loji proses mendedahkan kabel bas medan kepada hidrokarbon (minyak, bahan api, pelarut aromatik), agen pembersih beralkali, asid dan wap — setiap satunya merendahkan bahan jaket tertentu pada kadar yang berbeza. Jaket PVC standard mempunyai rintangan yang baik terhadap hidrokarbon alifatik (minyak mineral, diesel) tetapi membengkak dengan ketara dalam pelarut aromatik (toluena, xilena) dan diserang oleh asid dan alkali pekat. Jaket poliuretana (PUR) memberikan ketahanan yang sangat baik terhadap minyak dan bahan api, rintangan lelasan yang luar biasa, dan fleksibiliti suhu rendah yang baik — menjadikannya bahan jaket pilihan untuk kabel bas medan dalam alatan mesin dan persekitaran kejuruteraan mekanikal di mana terdapat cecair pemotongan, minyak hidraulik dan penyejuk. Walau bagaimanapun, PUR terdedah kepada hidrolisis dalam kelembapan tinggi, persekitaran suhu tinggi; kabel bas medan berjaket PUR yang dipasang di kawasan pemprosesan makanan yang dibersihkan wap boleh merosot melalui pemotongan rantai hidrolitik ikatan uretana, menyebabkan jaket retak selepas 3-5 tahun. Untuk persekitaran bersih wap, sebatian jaket berasaskan PE atau polipropilena berpaut silang dengan rintangan hidrolisis yang ditunjukkan adalah lebih sesuai walaupun rintangan lelasannya lebih rendah berbanding PUR.

Ketahanan Mekanikal dalam Aplikasi Kabel Bergerak

Kabel Fieldbus yang dipasang pada lengan robot, rantai seret atau jentera lain yang bergerak secara berterusan mesti mengekalkan parameter elektriknya — terutamanya impedans ciri dan keseimbangan kapasitans pasangan isyarat — sepanjang hayat mekanikal kabel. Perubahan impedans yang disebabkan oleh penghijrahan konduktor (teras beralih kedudukan dalam jaket di bawah lenturan berulang) mengubah keadaan penamatan bas dan boleh menyebabkan rangkaian yang mematuhi sebelum ini untuk membangunkan pantulan dan ralat komunikasi selepas perkhidmatan lanjutan. Kabel fieldbus yang ditentukan untuk aplikasi lenturan berterusan menggunakan konduktor terkandas halus Kelas 6, elastomer termoplastik (TPE) atau jaket PUR dan geometri terkandas dengan pengisi pusat yang menghalang penghijrahan teras. Jejari lentur minimum untuk aplikasi lenturan berterusan biasanya 7.5–10× diameter luar kabel, berbanding 4× untuk pemasangan tetap — melebihi jejari selekoh pemasangan tetap dalam rantai seret akan menyebabkan jaket terbelah dan teras beralih kedudukan dalam 1–3 juta kitaran lentur, jauh lebih singkat daripada 10 juta kitaran seretan yang dijangkakan untuk industri.

Perlindungan Ingress dan Pemasangan Luaran

Kabel fieldbus yang dipasang di luar atau dalam persekitaran industri basah mesti dinilai untuk pendedahan rendaman air melebihi penarafan IP67 atau IP68 bagi peralatan yang disambungkan. Jaket luar kabel mesti mengekalkan integritinya apabila terdedah kepada sinaran UV, hujan, kitaran suhu dari –40°C hingga 90°C, dan kepekatan ozon yang dinaikkan di atas latar belakang di lokasi berhampiran peralatan nyahcas elektrik. Jaket polietilena hitam penstabil UV dengan kandungan penstabil UV yang ditentukan (biasanya HALS pada 0.2–0.5% mengikut berat digabungkan dengan karbon hitam pada 2–3%) memberikan kestabilan luar yang mencukupi untuk hayat perkhidmatan selama 20 tahun. Titik pemasangan kritikal ialah rintangan UV luaran kabel bergantung pada integriti jaket — sebarang kerosakan permukaan akibat lelasan, serangan tikus atau tekanan pemasangan yang mendedahkan penebat asas memusnahkan perlindungan UV di lokasi tersebut dan memulakan degradasi foto yang cepat. Kabel bas medan luar dalam pemasangan dengan risiko kerosakan mekanikal hendaklah termasuk lapisan luar pelindung pita keluli atau perisai keluli beralun di bawah jaket untuk mengelakkan kerosakan jaket akibat sentuhan.
