Cabaran Integriti Isyarat Khusus untuk Pengekod Kabel dalam Sistem Kawalan Pergerakan Kelajuan Tinggi
Kabel pengekod membawa isyarat maklum balas kedudukan dan halaju antara pengekod berputar atau linear dan pengawal gerakan atau pemacu servo. Tidak seperti kabel kawalan tujuan umum, ia beroperasi dalam persekitaran yang ditakrifkan oleh dua permintaan serentak dan bercanggah: talian isyarat mesti menghantar denyutan digital frekuensi tinggi atau bentuk gelombang analog halus dengan herotan yang minimum, manakala kabel berjalan bersama atau digabungkan dengan kabel kuasa yang membekalkan motor yang menghasilkan gangguan elektromagnet yang besar. Hasilnya ialah prestasi kabel pengekod ditentukan bukan sahaja oleh parameter elektriknya sendiri tetapi oleh cara parameter tersebut berinteraksi dengan protokol antara muka pengekod khusus dan persekitaran hingar pemasangan.
Pengekod tambahan menggunakan TTL atau output pemacu talian RS-422 pembezaan menjana kereta api denyut pada frekuensi yang berskala terus dengan kelajuan motor dan resolusi pengekod. Pengekod 2,500-baris setiap revolusi pada motor servo yang berjalan pada 3,000 RPM menghasilkan denyutan output pada 125 kHz setiap saluran — dan dengan penyahkodan kuadratur, pengawal memproses peralihan tepi pada 500 kHz. Pada frekuensi ini, kemuatan kabel menjadi faktor pengehad: kemuatan teragih antara konduktor isyarat dan antara isyarat dan perisai memperlahankan masa kenaikan setiap tepi nadi, mengurangkan panjang kabel maksimum di mana pengekod boleh beroperasi dengan pasti. Untuk isyarat pembezaan RS-422, kabel dengan kapasitansi konduktor-ke-konduktor 100 pF/m akan mengehadkan panjang larian yang boleh digunakan kepada jauh di bawah 30 meter pada kadar tepi 500 kHz, manakala kabel yang direka bentuk untuk 50 pF/m atau ke bawah boleh memanjangkan julat itu dengan ketara.
Protokol pengekod mutlak — termasuk EnDat, SSI, BiSS dan HIPERFACE — meletakkan permintaan tambahan pada pembinaan kabel kerana ia melibatkan komunikasi dua arah antara pengekod dan pemacu pada frekuensi jam yang biasanya antara 1 MHz hingga 16 MHz. Pada frekuensi ini, padanan impedans ciri antara kabel dan litar pemacu/penerima menjadi ketara. Ketidakpadanan impedans menyebabkan pantulan isyarat yang muncul sebagai hingar pada talian data, yang berpotensi merosakkan data kedudukan. Dibina dengan betul kabel pengekod nyatakan impedans ciri 100–120 Ω untuk pasangan pembezaan, dikekalkan secara konsisten sepanjang panjang kabel penuh, untuk meminimumkan ralat akibat pantulan dalam sistem maklum balas mutlak resolusi tinggi. Anhui Zhishang Cable Technology Co., Ltd. menghasilkan kabel pengekod dengan pic putar dan geometri penebat yang dikawal ketat untuk mencapai nilai impedans yang stabil yang menyokong protokol yang menuntut ini.

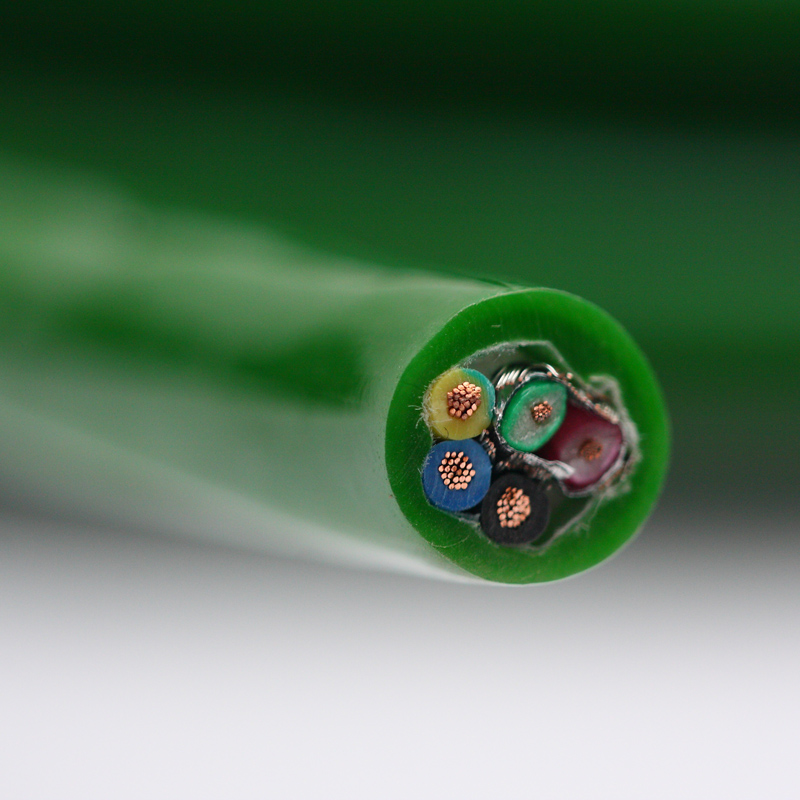

Seni Bina Perisai: Mengapa Perisai Keseluruhan Tunggal Selalunya Tidak Mencukupi untuk Kabel Pengekod
Andaian standard bahawa satu perisai keseluruhan adalah mencukupi untuk perisai kabel isyarat rosak khususnya dalam aplikasi kabel pengekod, di mana pelbagai jenis isyarat dengan kerentanan hingar berbeza berkongsi badan kabel yang sama. Kabel pengekod biasa membawa pasangan isyarat kuadratur A/B/Z, voltan bekalan dan konduktor tanah untuk elektronik pengekod, dan kadangkala pasangan sandaran bateri untuk pengekalan kedudukan mutlak — masing-masing dengan galangan, tahap semasa dan kepekaan yang berbeza terhadap gangguan. Apabila semua ini dilindungi oleh satu perisai keseluruhan sahaja, gandingan induktif dan kapasitif antara konduktor bekalan kuasa dan pasangan isyarat dalam kabel kekal tidak terkawal, dan perisai tidak memberikan perlindungan terhadap crosstalk dalaman ini.
Penyelesaian yang digunakan dalam kabel pengekod berprestasi tinggi ialah seni bina perisai berlapis: perisai pasangan individu untuk setiap pasangan isyarat pembezaan, digabungkan dengan perisai keseluruhan untuk keseluruhan kabel. Perisai pasangan individu, biasanya kerajang aluminium-poliester dengan wayar saliran, menekan gandingan kapasitif antara pasangan isyarat bersebelahan dan antara pasangan isyarat dan konduktor kuasa. Perisai keseluruhan, sama ada kerajang atau jalinan tembaga tin, menyediakan penghalang utama terhadap gangguan elektromagnet luaran daripada pemacu motor, jiran dulang kabel dan persekitaran EMI perindustrian am. Pendekatan dua peringkat ini menambah diameter dan kos kabel, tetapi dalam aplikasi kawalan gerakan ketepatan yang beroperasi pada resolusi kedudukan sub-mikron, alternatif - ralat maklum balas kedudukan yang disebabkan oleh bunyi bising - jauh lebih mahal daripada naik taraf kabel.
Amalan pembumian perisai sama pentingnya dengan pembinaan perisai. Perisai keseluruhan kabel pengekod hendaklah disambungkan ke bumi pelindung di hujung pemacu/pengawal sahaja, membentuk pembumian satu hujung yang menghalang gelung arus perisai yang didorong oleh perbezaan potensi tanah antara hujung motor dan kabinet kawalan. Jika perisai dibumikan pada kedua-dua hujung dan gelung pembumian wujud — yang biasa berlaku pada mesin besar di mana bahagian keluli struktur berbeza mempunyai potensi yang sedikit berbeza — arus perisai yang terhasil mengalir melalui wayar longkang dan mendorong voltan pada talian isyarat yang dimaksudkan untuk melindunginya. Banyak keadaan kerosakan pengekod yang terputus-putus dalam jentera operasi kembali kepada ralat pembumian khusus ini dan bukannya kepada sebarang kerosakan pada kabel atau pengekod itu sendiri.
| Konfigurasi Perisai | Perlindungan EMI Luaran | Penindasan Crosstalk Antara Pasangan | Aplikasi Biasa |
|---|---|---|---|
| Keseluruhan foil sahaja | Sederhana (HF) | tiada | Pengekod tambahan beresolusi rendah, jangka pendek |
| Jalinan keseluruhan sahaja | Baik (LF HF) | tiada | Maklum balas servo am, persekitaran hingar sederhana |
| Kerajang keseluruhan pasangan individu | Baik (HF) | tinggi | Pengekod mutlak berbilang protokol, jangka panjang |
| Jalinan keseluruhan kerajang pasangan individu | Cemerlang (LF HF) | tinggi | tinggi-resolution servo, heavy EMI environments |
Keperluan Hidup Fleksibel dan Perbezaan Pembinaan Antara Pemasangan Kabel Pengekod Tetap dan Bergerak
Kabel pengekod dipasang dalam dua persekitaran mekanikal yang berbeza secara asas yang memerlukan pembinaan kabel yang berbeza: penghalaan tetap daripada pengekod pegun pada bingkai mesin ke kabinet kawalan, dan penghalaan dinamik pada paksi mesin yang bergerak seperti pusat pemesinan CNC, lengan robotik, penggerak linear dan sistem gantri. Menganggap kedua-dua jenis pemasangan ini sebagai boleh ditukar ganti — menggunakan kabel pemasangan tetap dalam aplikasi dinamik atau terlalu kejuruteraan kabel rantai seret untuk laluan statik — membawa kepada kegagalan mekanikal pramatang atau kos yang tidak diperlukan.
Untuk aplikasi rantai seret dan fleksibel berterusan, pembinaan kabel pengekod mesti menangani beberapa permintaan mekanikal serentak. Pengalir konduktor mestilah Kelas 5 atau Kelas 6 bagi setiap IEC 60228, menggunakan wayar individu halus untuk mengagihkan tegasan lentur dan memaksimumkan hayat keletihan — konduktor terkandas Kelas 6 dengan keratan rentas 0.14 mm² mungkin terdiri daripada 50 atau lebih wayar individu setiap satu di bawah diameter 0.06 mm. Polimer penebat mesti kekal fleksibel merentasi julat suhu operasi penuh tanpa retak tegasan, mengetepikan PVC tujuan umum memihak kepada TPE atau PVC terkompaun khas dengan fleksibiliti suhu rendah yang dikekalkan. Perisai individu dan perisai keseluruhan mesti dibina daripada jalinan dawai halus atau kerajang lapped dengan tindih yang mencukupi untuk mengekalkan kesinambungan elektrik melalui berjuta-juta kitaran lentur tanpa mengalami pecah atau keadaan litar terbuka terputus-putus dalam wayar longkang. Kabel Zhishang mereka bentuk kabel pengekod fleksibel berterusannya dengan panjang letak yang dioptimumkan untuk setiap elemen konduktor terkandas, memastikan geometri heliks konduktor dan perisai secara semula jadi menampung lenturan kabel tanpa menghasilkan beban tegangan pada elemen luar.
Spesifikasi jejari lentur minimum untuk kabel pengekod rantai seret bukanlah satu nilai statik — ia berbeza antara jejari lentur dinamik (digunakan secara berterusan semasa operasi) dan jejari lentur pemasangan (selekoh sekali semasa penghalaan). Jejari lentur dinamik untuk kabel pengekod fleksibel tinggi biasanya ditentukan sebagai 7.5× hingga 10× diameter luar kabel, manakala jejari lentur pemasangan mungkin 5× atau kurang. Menggunakan jejari selekoh pemasangan sebagai selekoh kekal — contohnya, menghalakan kabel di sekeliling sudut ketat dalam saluran kabel — mewujudkan kawasan tekanan mekanikal yang berterusan yang mempercepatkan kegagalan keletihan pada ketika itu walaupun kabel itu sendiri tidak bergerak. Perbezaan ini mesti dimaklumkan dengan jelas kepada juruteknik pemasangan, terutamanya dalam projek pengubahsuaian di mana kabel baharu menggantikan yang sedia ada dalam laluan penghalaan yang sedia ada.
Saiz Konduktor Bekalan Kuasa Dalam Kabel Pengekod: Penurunan Voltan dan Tukar Ganti Gandingan Bunyi
Kebanyakan kabel pengekod termasuk konduktor khusus untuk membekalkan voltan kendalian kepada elektronik pengekod — biasanya 5V DC untuk pengekod tambahan TTL-output atau 8–30V DC untuk HTL dan banyak jenis pengekod mutlak. Konduktor kuasa ini kecil dalam keratan rentas berbanding dengan setara dalam kabel kuasa, tetapi saiznya mempunyai kesan langsung pada prestasi pengekod yang sering diabaikan. Penurunan voltan di sepanjang konduktor bekalan kuasa mengurangkan voltan bekalan pada terminal pengekod, dan pengekod yang beroperasi berhampiran hujung bawah julat voltan yang ditentukan mereka boleh menghasilkan isyarat keluaran dengan amplitud yang dikurangkan, peningkatan masa kenaikan atau — dalam kes pengekod 5V TTL dengan margin voltan yang sangat ketat — ralat tahap logik terputus-putus yang sukar dibezakan daripada noise.
Mengira penurunan voltan yang boleh diterima memerlukan mengetahui penggunaan semasa pengekod, panjang larian kabel dan keratan rentas konduktor. Pengekod 5V melukis 150 mA pada kabel 20 meter dengan konduktor bekalan 0.14 mm² mengalami kira-kira 0.86V gabungan kejatuhan bekalan-dan-pulangan — lebih daripada 17% daripada voltan bekalan nominal, yang meletakkan pengekod jauh di bawah bekalan 5V yang dinilai dan dalam margin di mana kualiti isyarat output merosot. Menambahkan keratan rentas konduktor bekalan kepada 0.25 mm² mengurangkan penurunan ini kepada kira-kira 0.48V, memulihkan margin bekalan yang mencukupi. Untuk pemasangan di mana larian kabel yang panjang tidak dapat dielakkan, sesetengah pengeluar pemacu servo menawarkan output voltan bekalan pengekod boleh laras yang mengimbangi rintangan kabel, tetapi ini memerlukan pengetahuan yang tepat tentang rintangan konduktor kabel dan tidak boleh menggantikan saiz konduktor yang betul pada peringkat reka bentuk.
Di luar penurunan voltan, konduktor bekalan kuasa dalam kabel pengekod adalah laluan suntikan hingar yang berpotensi. Menukar hingar pada bekalan pengekod — dijana oleh bekalan kuasa dalaman pemacu atau dijalankan daripada bas DC mesin — berpasangan secara kapasitif ke pasangan isyarat bersebelahan jika konduktor bekalan tidak dipisahkan atau dilindungi secukupnya daripada pasangan isyarat dalam kabel. Ini adalah salah satu sebab mengapa konduktor kuasa dalam kabel pengekod yang direka dengan baik sering diberikan perisai individu mereka sendiri atau diletakkan di pinggir kabel jauh daripada pasangan isyarat, dan bukannya diedarkan secara rawak dalam berkas kabel. Sebagai sebahagian daripada sokongan kejuruteraan aplikasinya, Anhui Zhishang Cable Technology Co., Ltd. menasihati pelanggan tentang pemilihan keratan rentas konduktor kuasa dan pilihan pembinaan kabel berdasarkan keperluan semasa pengekod sebenar dan jarak pemasangan, menghalang isu prestasi berkaitan bekalan sebelum ia berlaku di lapangan.
Anggaran Penurunan Voltan untuk Konfigurasi Kabel Pengekod Biasa (Bekalan 5V, Beban 150 mA)
- Konduktor 0.14 mm², larian 10 m: ~0.43V kejatuhan (8.6% daripada 5V); sempadan boleh diterima untuk pengekod TTL standard.
- Konduktor 0.14 mm², larian 20 m: ~0.86V kejatuhan (17.2% daripada 5V); voltan bekalan berkemungkinan di bawah penarafan minimum pengekod.
- Konduktor 0.25 mm², larian 20 m: ~0.48V kejatuhan (9.6% daripada 5V); dalam julat yang boleh diterima untuk kebanyakan pengekod 5V.
- Konduktor 0.34 mm², larian 30 m: ~0.53V kejatuhan (10.6% daripada 5V); sesuai untuk larian yang lebih lama tanpa pampasan voltan sisi pemacu.
