Kiraan Berpasangan dan Pemilihan Tolok: Mengapa Melakukan Salah Ini Adalah Mahal
Kabel komunikasi bandar s ditentukan terutamanya oleh dua parameter: bilangan pasangan terpiuh dan tolok konduktor (AWG atau mm²). Dalam amalan, kedua-duanya sering kurang dinyatakan semasa perancangan rangkaian, yang membawa kepada penarikan semula yang mahal atau sambungan kabel selari dalam tempoh beberapa tahun pemasangan. Kabel 100 pasang yang dipasang untuk blok kediaman mungkin kelihatan mencukupi semasa pentauliahan, tetapi apabila penggunaan gentian ke bangunan menolak peralatan pengagregatan VDSL2 dan G.cepat lebih dekat kepada pengguna akhir, permintaan pasangan aktif dalam segmen tembaga batu terakhir boleh meningkat secara tidak dijangka apabila litar ikatan pasangan dan sandaran ditambah.
Tolok konduktor mempengaruhi kedua-dua rintangan gelung dan tingkah laku crosstalk. Konduktor yang lebih nipis (0.32 mm atau 26 AWG) mengurangkan berat kabel dan ruang saluran tetapi meningkatkan rintangan gelung DC, yang mengehadkan julat berkesan teknologi DSL — terutamanya ketara di kawasan yang jarak kabinet ke premis melebihi 300 meter. Konduktor yang lebih tebal (0.5 mm atau 0.6 mm) memanjangkan panjang gelung yang boleh digunakan dan mengurangkan kehilangan sisipan, menjadikannya pilihan pilihan untuk larian bawah tanah yang lebih lama dalam rangkaian komunikasi pinggir bandar. Untuk kabel penyuap tulang belakang yang menyediakan pelbagai titik pengedaran, diameter konduktor 0.5 mm ialah minimum praktikal untuk mengekalkan margin penghantaran yang mencukupi merentasi julat frekuensi penuh yang digunakan oleh teknologi jalur lebar moden.
Anhui Zhishang Cable Teknologi Co., Ltd. menggunakan pemahaman ini dengan menawarkan julat berstruktur kiraan pasangan — daripada 5 pasang kabel pengedaran tempatan sehingga 2,400 pasang kabel batang — dengan pilihan tolok dipadankan dengan jarak rentang biasa dan kepadatan perkhidmatan yang terdapat dalam topologi rangkaian bandar dan pinggir bandar.
Bagaimana Bahan Penebat dan Sarung Menentukan Ketahanan Bawah Tanah
Persekitaran bawah tanah mengenakan tekanan kimia dan mekanikal pada kabel komunikasi yang jarang kelihatan sehingga kegagalan muncul. pH tanah, kemasinan air bawah tanah, kehadiran hidrokarbon daripada larian jalan, dan kitaran beku-cair semuanya menyerang pembinaan kabel dari luar ke dalam. Untuk kabel komunikasi bandar s, bahan sarung luar adalah penghalang utama, dan pilihan antara PE (polietilena), PVC, dan pembinaan pita PE/keluli berjaket dua mempunyai akibat jangka panjang yang melampaui kos awal.
Sarung polietilena berketumpatan tinggi (HDPE) menawarkan rintangan yang unggul terhadap kemasukan lembapan, asid tanah dan degradasi mikrob. HDPE tidak mengplastis dari semasa ke semasa seperti yang dilakukan oleh PVC, yang bermaksud ia mengekalkan sifat mekanikal asalnya selama beberapa dekad pengebumian — kelebihan yang bermakna memandangkan kabel komunikasi bandar dijangka kekal dalam perkhidmatan selama 20 hingga 40 tahun tanpa penggalian. PVC kekal biasa dalam pemasangan dalaman atau separa terlindung kerana kosnya yang lebih rendah dan penamatan yang lebih mudah, tetapi ia bukanlah pilihan yang sesuai untuk kabel pengebumian terus atau saluran saluran dalam persekitaran yang mempunyai kelembapan tinggi atau pendedahan kimia.
Untuk kabel di kawasan yang mempunyai aktiviti tikus yang tinggi atau laluan di bawah jalan raya dan kereta api di mana risiko kerosakan mekanikal meningkat, lapisan perisai tambahan - biasanya pita keluli beralun atau dawai keluli - ditambah di bawah jaket luar. Pembinaan ini tidak menjadikan kabel kedap air dengan sendirinya; kualiti dan kesinambungan kompaun banjir yang mengisi celahan antara pasangan adalah sama kritikal. Kompaun banjir yang tidak digunakan dengan baik meninggalkan poket udara yang memerangkap lembapan, yang berhijrah secara membujur sepanjang kabel dan menyebabkan kemerosotan rintangan penebat merentasi bahagian kabel yang panjang dari satu titik kerosakan jaket.
Binaan Sarung Bawah Tanah Biasa Berbanding
- Sarung tunggal PE: Standard untuk pemasangan saluran; rintangan kelembapan yang baik; tidak sesuai untuk pengebumian langsung di tanah yang agresif tanpa perlindungan tambahan.

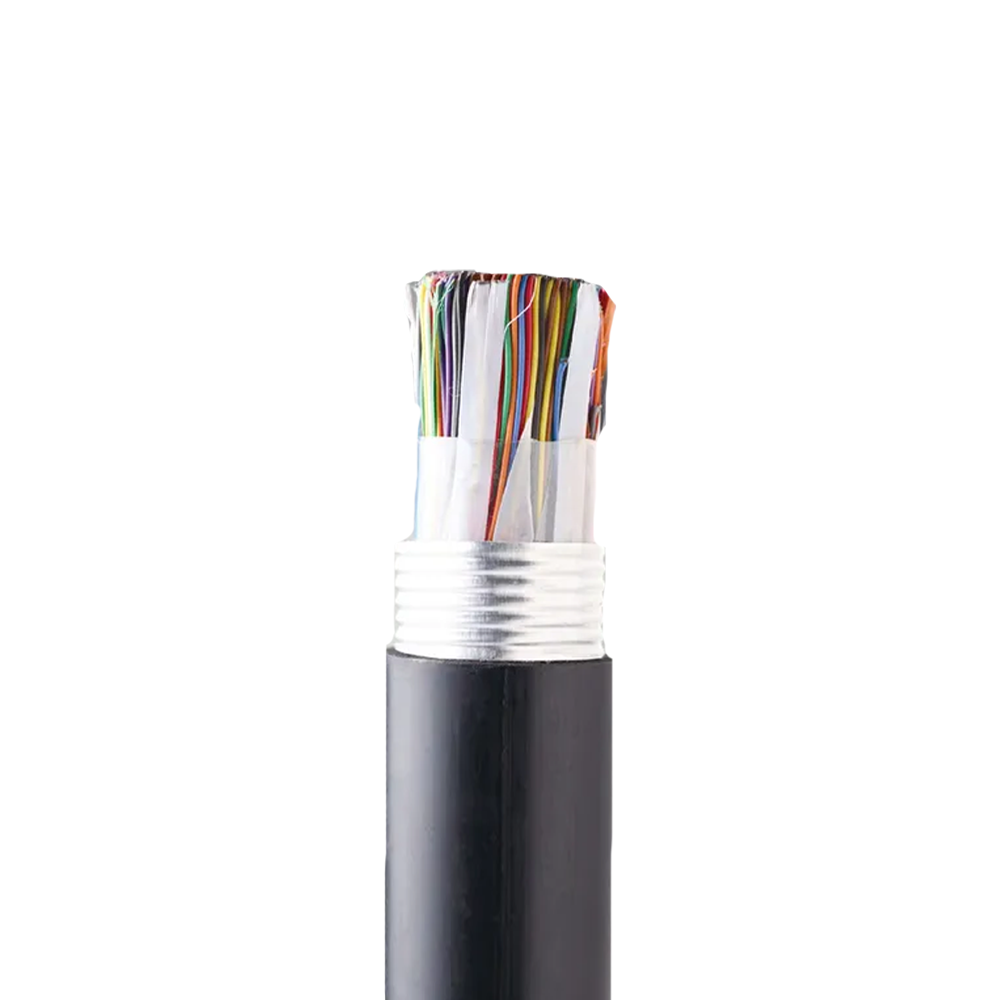

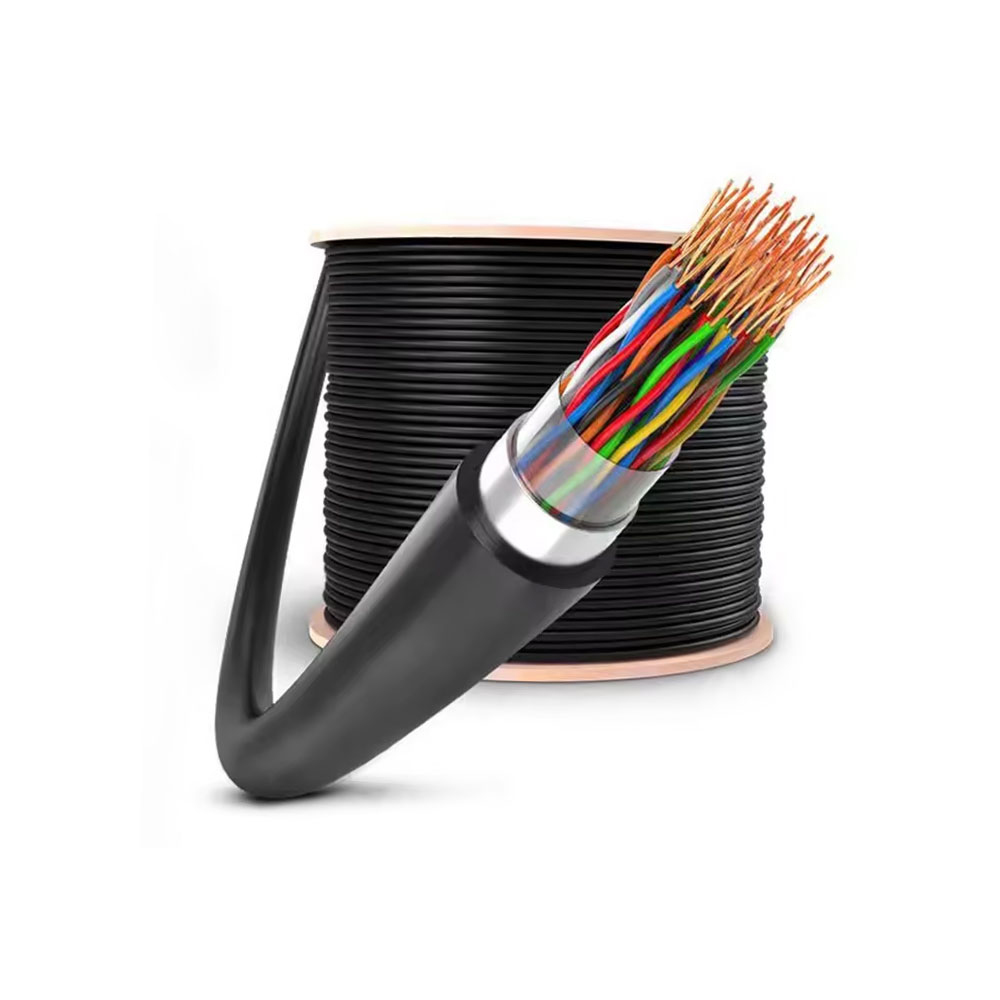

- Pita keluli beralun PE PE: Diutamakan untuk pengebumian terus; menggabungkan perlindungan mekanikal dengan penghalang kelembapan; menambah berat badan dan mengurangkan fleksibiliti.
- Pelindung dawai keluli PE: Digunakan di mana beban tegangan dijangkakan (rupa bumi yang curam, lampiran jambatan, atau bangun menegak); wayar individu memberikan perlindungan dan kekuatan tarikan.
- Teras yang dipenuhi gel (banjir): Kompaun banjir memenuhi semua ruang udara antara pasangan; penting untuk rintangan kelembapan titik sambatan dan penyekatan air membujur.
Pengurusan Crosstalk dalam Himpunan Kabel Bandar Berketumpatan Tinggi
Memandangkan lebih banyak trafik jalur lebar ditolak ke atas pasangan tembaga menggunakan vektor dan teknologi G.fast, crosstalk — kedua-dua hujung dekat (SETERUSNYA) dan hujung jauh (FEXT) — menjadi kekangan yang mengikat pada daya tampung yang boleh dicapai setiap pasangan. Kabel komunikasi bandar yang direka bentuk dan dipasang untuk perkhidmatan POTS gred suara sering mempamerkan tahap crosstalk yang boleh diterima pada frekuensi audio tetapi sangat mengehadkan prestasi melebihi 10 MHz. Memahami mekanisme fizikal di sebalik crosstalk membantu dalam menilai sama ada loji kabel sedia ada boleh menyokong peningkatan jalur lebar atau mesti diganti.
Crosstalk antara pasangan dalam kabel berbilang pasangan ditentukan terutamanya oleh ketepatan dan ketekalan pic twist (bilangan lilitan per unit panjang) untuk setiap pasangan. Setiap pasangan dalam kabel komunikasi bandar yang dihasilkan dengan baik mempunyai pic putar yang unik dan dikawal dengan teliti untuk meminimumkan gandingan dengan pasangan bersebelahan. Apabila pic putar tidak konsisten — sama ada daripada variasi pembuatan atau kerosakan fizikal semasa pemasangan — ketidakseimbangan kapasitif dan induktif antara pasangan meningkat, menaikkan lantai hingar di seluruh berkas kabel. Inilah sebabnya mengapa kawalan proses pengeluar kabel semasa berpusing bukan sekadar kotak semak kualiti tetapi mempunyai kesan langsung ke atas kapasiti jalur lebar rangkaian yang digunakan.
Dalam penyebaran VDSL2 dan G.fast bervektor, DSLAM atau DPU (Unit Titik Agihan) menggunakan pemprosesan isyarat digital aktif untuk membatalkan perbualan silang antara pasangan dalam kumpulan pengikat yang sama. Vektor ini hanya berfungsi dengan berkesan apabila ciri gandingan crosstalk kabel adalah stabil dan boleh diramal — yang memerlukan pembinaan fizikal yang konsisten sepanjang panjang kabel. Kabel dengan titik sambatan yang mengganggu geometri pasangan asal, atau bahagian yang pasangan telah digabungkan semula secara tidak betul selepas pembaikan, mencipta anomali crosstalk yang merendahkan keuntungan vektor dan mengurangkan daya tampung setiap pasangan merentas keseluruhan kumpulan. Kabel Zhishang mengekalkan toleransi pic putar yang ketat dan menjalankan ujian keseimbangan elektrik pada kelompok pengeluaran untuk menyokong senario penggunaan yang mencabar ini.
| Technology | Julat Kekerapan | Sensitiviti Crosstalk | Keperluan Kabel |
|---|---|---|---|
| PERIUK / ISDN | Sehingga 4 kHz | rendah | Pic pintal standard |
| ADSL2 | Sehingga 2.2 MHz | Sederhana | Pic putar terkawal setiap pasangan |
| VDSL2 (vektor) | Sehingga 17 / 35 MHz | tinggi | Ujian keseimbangan toleransi nada yang ketat |
| G.fast | Sehingga 106 / 212 MHz | Sangat Tinggi | Pembinaan premium, kumpulan pengikat yang stabil |
Perancangan Ruang Saluran dan Diameter Kabel: Kekangan Yang Sering Diabaikan Sehingga Ia Menjadi Masalah
Infrastruktur komunikasi bandar dibina untuk beberapa dekad yang lalu, tetapi rangkaian saluran - saluran yang melaluinya kabel ditarik - bersaiz berdasarkan andaian yang dibuat pada masa pembinaan. Apabila saluran tersebut penuh, menambah kapasiti memerlukan sama ada pemangkasan mikro untuk memasang saluran baharu (mengganggu dan mahal dalam persekitaran bandar berturap) atau menggantikan kabel berdiameter besar dengan alternatif berketumpatan lebih tinggi. Bagi pengendali rangkaian dan perancang infrastruktur, memahami cara diameter luar kabel berkaitan dengan nisbah isian saluran ialah alat praktikal untuk memaksimumkan kapasiti masa hadapan tanpa terlalu kejuruteraan pemasangan awal.
Had amalan pengisian saluran standard menempati kawasan keratan rentas kepada 40–50% daripada kawasan saluran dalam untuk satu kabel, dan secara berkadaran kurang apabila berbilang kabel berkongsi satu saluran. Jidar ini bukan pembaziran — ia merangkumi daya lentur yang diperlukan semasa menarik, pengembangan haba kabel sepanjang hayat perkhidmatannya, dan kelegaan yang diperlukan jika kabel mesti diganti tanpa menggali keseluruhan laluan. Kabel dengan diameter luar hanya 10% lebih besar daripada yang dirancang boleh mengurangkan kapasiti teoretikal sesalur dengan ketara lebih daripada 10%, kerana kekangan adalah luas (berkadar dengan diameter kuasa dua), bukan dimensi linear.
Peralihan daripada kabel bersarung plumbum berpenebat kertas tradisional (PILS) kepada kabel berpenebat PE moden dengan teras terisi telah mengurangkan diameter kabel dengan ketara untuk kiraan pasangan yang setara. Pengurangan diameter selanjutnya boleh dicapai dengan menggunakan geometri teras yang lebih ketat, ketebalan dinding penebat nipis yang mematuhi piawaian semasa, dan pita pengikat yang dioptimumkan atau pembinaan skrin. Untuk perancang rangkaian yang bekerja dengan infrastruktur saluran terkurung, menyatakan kabel daripada pengeluar seperti Anhui Zhishang Cable Technology Co., Ltd. yang menerbitkan data dimensi terperinci dan menawarkan varian pembinaan padat membolehkan pengiraan isian saluran yang tepat sebelum perolehan kabel — dan bukannya menemui ketidakpadanan semasa pemasangan.
