Bagaimana Kiraan Gentian dan Reka Bentuk Optik Mempengaruhi Prestasi Penghantaran
Kabel Komposit Gentian Optik s bukan produk satu saiz untuk semua. Bilangan teras gentian — sama ada 2, 4, 12, 24, 48, atau lebih — secara langsung menentukan berapa banyak kapasiti lebar jalur yang boleh disokong oleh satu larian kabel, dan pilihan antara gentian mod tunggal (OS2) dan multimod (OM3/OM4/OM5) secara asasnya mengubah jarak penghantaran yang boleh digunakan. Gentian mod tunggal, dengan nisbah teras/pelapisan 9/125 μm mereka, direka untuk penghantaran jarak jauh, biasanya digunakan dalam larian tulang belakang utiliti atau sambungan antara pencawang di mana jarak melebihi beberapa kilometer. Gentian berbilang mod, dengan teras 50/125 μm atau 62.5/125 μm yang lebih besar, lebih sesuai untuk pautan data jarak dekat dan lebar jalur tinggi dalam loji industri atau sistem bangunan pintar.
Faktor yang kurang dibincangkan tetapi sama pentingnya ialah struktur terkandas di dalam kabel. Reka bentuk tiub longgar membolehkan setiap berkas gentian atau gentian bergerak sedikit dalam tiub berisi gel, yang melindungi daripada pengembangan dan pengecutan haba — kritikal dalam persekitaran luar atau perindustrian di mana perubahan suhu adalah ketara. Reka bentuk penimbal ketat membungkus setiap gentian secara langsung dalam salutan pelindung, menjadikannya lebih mudah untuk ditamatkan tetapi lebih sensitif kepada tekanan mekanikal. Untuk kabel komposit yang menyepadukan kedua-dua konduktor kuasa gentian dan tembaga, memahami cara kedua-dua komponen ini berinteraksi di bawah lenturan, ketegangan dan pemuatan suhu adalah penting untuk kebolehpercayaan jangka panjang.
Zhishang Cable menghasilkan produk jurutera dengan perhatian yang teliti terhadap susunan teras gentian berbanding paksi neutral kabel, meminimumkan kehilangan lenturan mikro yang boleh merendahkan kualiti isyarat secara senyap dari semasa ke semasa tanpa sebarang kerosakan yang ketara pada jaket kabel.

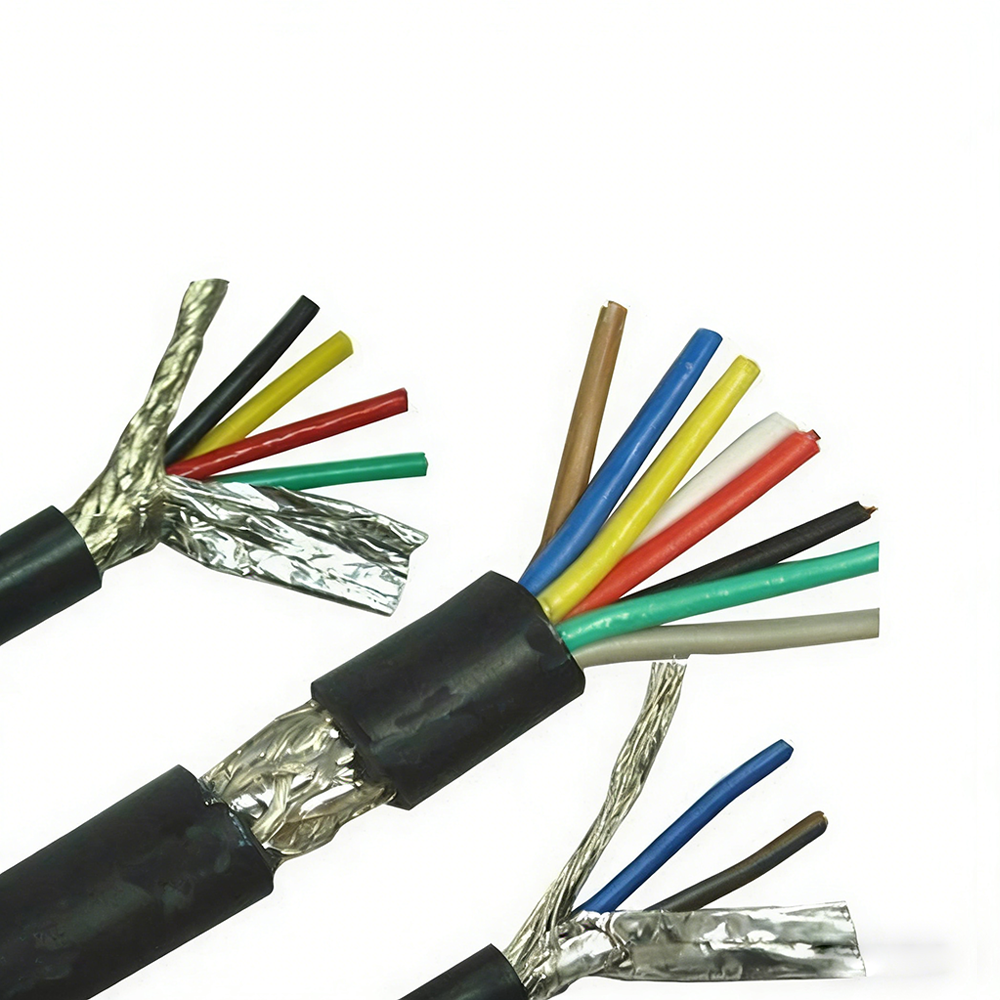

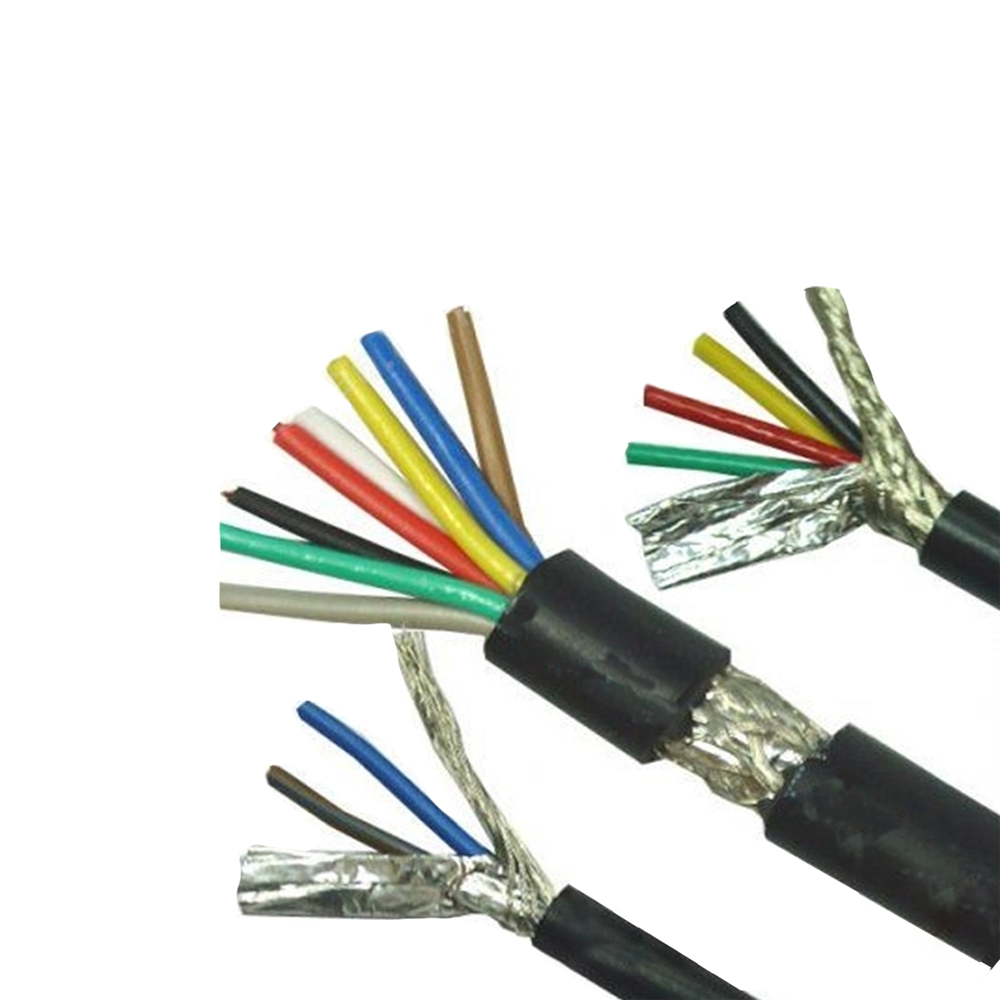

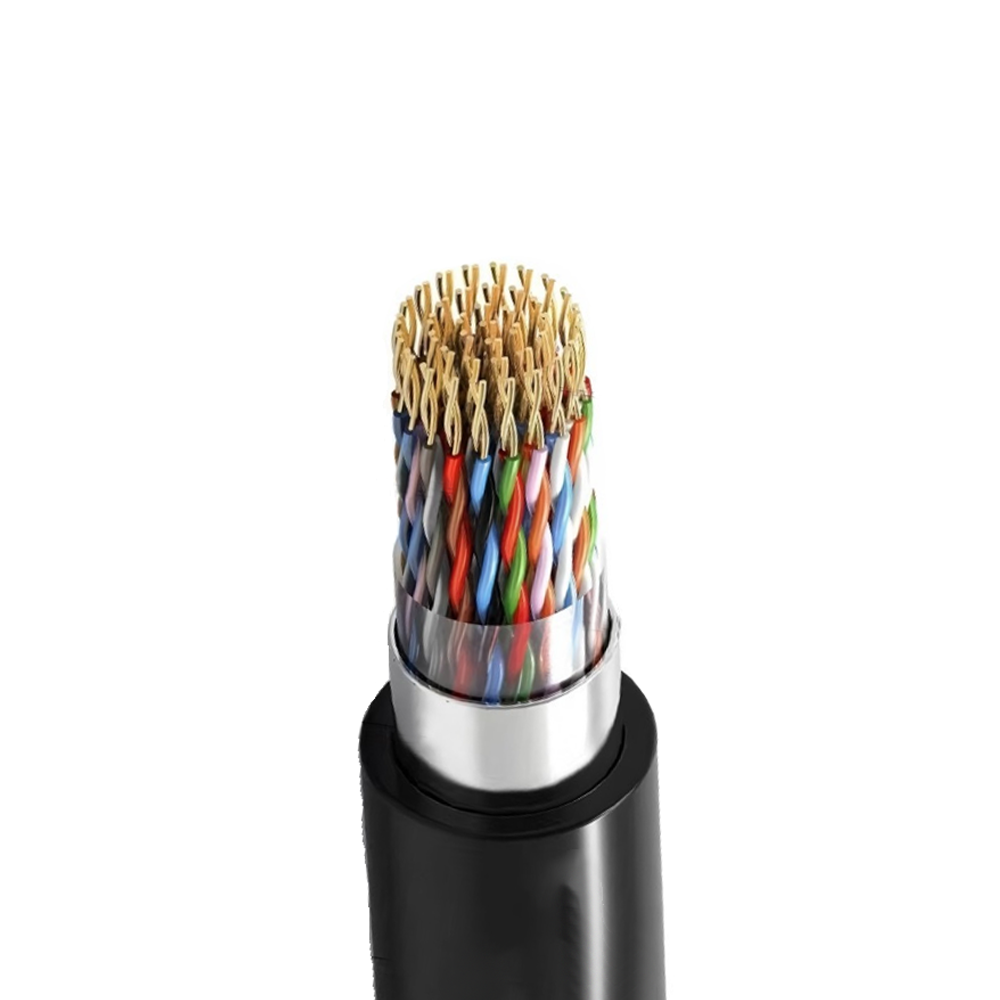

Konfigurasi Konduktor Kuasa dalam Reka Bentuk Kabel Komposit
Bahagian elektrik a kabel komposit gentian optik berfungsi dua fungsi berbeza bergantung pada aplikasi: ia boleh membawa kuasa operasi untuk peralatan jauh seperti kamera, penderia atau nod komunikasi kecil, atau ia boleh berfungsi sebagai pembumian pelindung dan medium isyarat dalam infrastruktur utiliti kuasa. Kedua-dua kes penggunaan ini memerlukan spesifikasi konduktor yang sangat berbeza, dan memilih konfigurasi yang salah membawa kepada sama ada kabel terlalu kejuruteraan yang membazirkan kos atau konduktor yang dinilai rendah yang mewujudkan bahaya keselamatan.
Untuk aplikasi voltan rendah (biasanya 48V DC atau 24V DC dalam sistem automasi dan pengawasan industri), pasangan terpiuh atau konduktor kuprum selari dengan keratan rentas antara 0.5 mm² dan 2.5 mm² adalah perkara biasa. Dalam varian OPGW (Wayar Bumi Optik) gred utiliti atau OPPC (Pengalir Fasa Optik), unsur logam adalah struktur dan elektrik secara serentak, selalunya menggunakan wayar keluli bersalut aluminium (ACS) atau aloi aluminium yang disusun dalam lapisan sepusat. Rintangan DC dan kapasiti arus litar pintas konduktor ini mesti dikira dan disahkan terhadap keperluan penyelarasan perlindungan grid - pendekatan mekanikal semata-mata untuk pemilihan kabel tidak mencukupi dalam pemasangan ini.
| Jenis Permohonan | Bahan Konduktor Biasa | Julat Keratan Rentas | Fungsi Utama |
|---|---|---|---|
| Automasi Industri / Pengawasan | Tembaga kosong atau tin | 0.5 – 2.5 mm² | Bekalan kuasa voltan rendah |
| Grid Utiliti / OPGW | Keluli bersalut aluminium (ACS) | Berbeza mengikut arus undian | Laluan arus kerosakan wayar tanah |
| Sistem Kereta Api / Transit | Tembaga atau aloi tembaga | 1.5 – 6 mm² | Pautan data kuasa isyarat |
| Bangunan Pintar / Arus Lemah | Tembaga tin | 0.75 – 1.5 mm² | Isyarat PoE / kawalan |

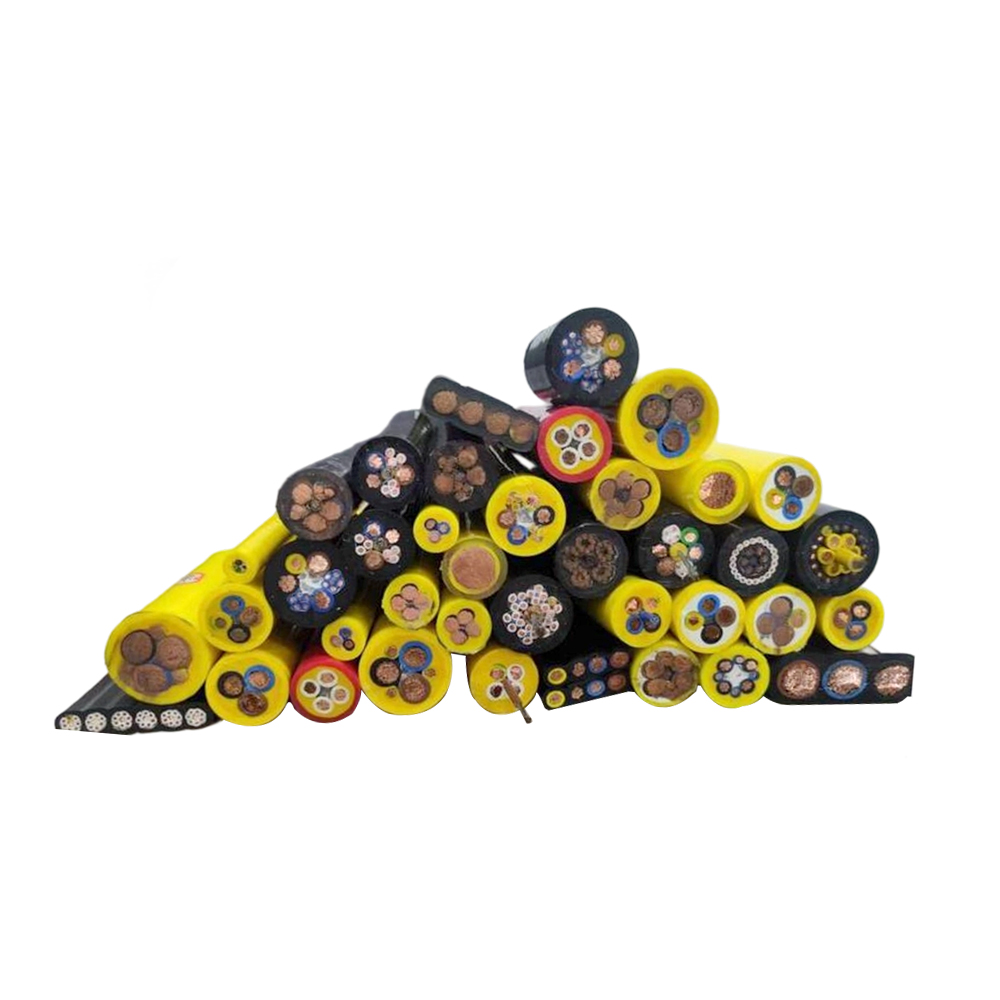

Pemilihan Bahan Jaket dan Kesannya terhadap Kehidupan Perkhidmatan Lapangan
Jaket luar kabel komposit gentian optik adalah barisan pertahanan pertama terhadap kemerosotan alam sekitar, namun ia sering dianggap sebagai satu pertimbangan dalam pemerolehan. Bahan jaket yang dominan — PE (polietilena), PVC, LSZH (Low Smoke Zero Halogen) dan TPU — masing-masing membawa pertukaran khusus yang menjadi sangat penting bergantung pada persekitaran pemasangan.
Jaket HDPE kekal sebagai piawaian untuk pengebumian terus dan aplikasi udara luar kerana rintangan lembapan yang luar biasa, kestabilan UV dan rintangan kepada bahan kimia tanah. Walau bagaimanapun, HDPE tidak berfungsi dengan baik dalam senario kebakaran - ia terbakar tanpa pemadaman sendiri. Untuk kabel yang disalurkan melalui bangun bangunan, dulang kabel di dalam terowong, atau kemudahan industri tertutup, Jaket LSZH diperlukan oleh kebanyakan kod kebakaran; ia mengehadkan pelepasan gas toksik dan ketumpatan asap, yang amat penting dalam ruang terkurung di mana pemindahan mungkin sukar.
Dalam aplikasi dinamik — lengan robot, alat mesin bergerak atau sistem kabel rantai seret — PE mahupun PVC tidak menawarkan ketahanan lentur mekanikal berulang yang diperlukan. TPU (Poliuretana Termoplastik) adalah pilihan yang sesuai di sini, menawarkan rintangan lelasan yang tinggi dan pengekalan fleksibiliti walaupun selepas berjuta-juta kitaran bengkok. Sebagai sebahagian daripada pembangunan produk yang didorong oleh R&D, Anhui Zhishang Cable Technology Co., Ltd. bekerjasama dengan pelanggan untuk menentukan bahan jaket berdasarkan keadaan perkhidmatan sebenar dan bukannya lalai kepada pilihan yang tersedia paling murah, dengan menyedari bahawa kegagalan jaket adalah salah satu punca utama penggantian kabel pramatang di lapangan.
Sekilas Pandang Sifat Bahan Jaket Utama
- HDPE: Kelembapan terbaik dan rintangan UV; sesuai untuk pengebumian luar/langsung; tidak kalis api.
- PVC: Kos efektif dengan fleksibiliti sederhana; kalis api yang boleh diterima; membebaskan gas HCl di bawah pembakaran.
- LSZH: Pelepasan toksik yang rendah dalam kebakaran; mandatori untuk terowong, kereta api, dan bangunan awam di banyak wilayah.
- TPU: Lelasan unggul dan rintangan lentur-keletihan; sesuai untuk pemasangan bergerak atau rantai seret.
Kesalahan Pemasangan Yang Merendahkan Prestasi Kabel Komposit Dari Masa ke Masa
Malah kabel komposit gentian optik yang dihasilkan dengan baik boleh berprestasi rendah atau gagal sebelum waktunya jika amalan pemasangan tidak mengambil kira ciri fizikal dan mekanikal kabel. Salah satu kesilapan yang paling biasa ialah mengabaikan jejari selekoh minimum . Untuk kabel komposit, jejari ini bukan satu nilai tetapi kekangan dwi: gentian optik dan konduktor kuprum mungkin mempunyai keperluan jejari lentur minimum yang berbeza, dan kabel mesti direka bentuk dan dipasang untuk memenuhi yang lebih ketat daripada kedua-duanya. Melanggar jejari lentur minimum gentian memperkenalkan kerugian lenturan mikro dan makro; melebihi had konduktor boleh menyebabkan keletihan logam dan rintangan meningkat dari semasa ke semasa.
Menarik ketegangan semasa pemasangan saluran adalah satu lagi faktor risiko yang kurang dihargai. The beban tegangan maksimum yang dibenarkan (sering dinyatakan secara berasingan untuk pemasangan dan perkhidmatan jangka panjang) tidak boleh melebihi. Untuk kabel dengan gentian yang disokong oleh anggota kekuatan pusat (biasanya FRP atau keluli), anggota kekuatan membawa sebahagian besar daya tegangan — tetapi jika kabel dicengkam atau ditarik daripada jaket dan bukannya ditamatkan dengan betul pada penghujungnya, beban dipindahkan ke gentian optik atau konduktor tembaga sebaliknya. Ini adalah ralat biasa apabila pemasang yang tidak biasa dengan pembinaan kabel komposit menggunakan genggaman tarik standard yang direka untuk kabel semua elektrik.
Pengurusan terma semasa pemasangan dalam persekitaran panas atau saluran saluran yang terdedah kepada cahaya matahari langsung juga sering diabaikan. Haba mempercepatkan degradasi jaket dan boleh menyebabkan pengembangan haba berbeza antara unsur gentian dan konduktor logam. Menentukan kabel dengan julat suhu operasi yang sesuai — dan mengesahkan bahawa nisbah isian saluran membenarkan pelesapan haba yang mencukupi — memanjangkan hayat perkhidmatan dengan ketara. Kualiti penyambungan dan penamatan untuk bahagian optik juga mesti disahkan menggunakan ujian OTDR selepas pemasangan, bukan hanya pemeriksaan visual, kerana kehilangan sambungan yang berada dalam had yang boleh diterima pada hari pertama boleh bertambah teruk dengan ketara jika sambatan atau penyambung mengalami tekanan mekanikal akibat penghalaan yang salah.
