Kabel Servo

pengenalan
Kabel servo ialah kabel khusus yang direka untuk menyambungkan pemacu servo ke motor servo. Mereka bertanggungjawab untuk menghantar arahan kawalan ketepatan tinggi, isyarat maklum balas dan kuasa pemanduan. Ciri terasnya ialah penyepaduan talian kuasa, talian maklum balas pengekod dan talian brek ke dalam satu kabel, memerlukan keupayaan anti-gangguan yang sangat baik, fleksibiliti tinggi, ketahanan lenturan dan kesetiaan penghantaran isyarat untuk memastikan kedudukan, kelajuan dan kawalan tork yang tepat dalam sistem servo.

Aplikasi
Digunakan secara khusus dalam sistem kawalan gerakan servo berprestasi tinggi dinamik.
Senario aplikasi biasa termasuk: robot industri, pusat pemesinan CNC, talian pemasangan automatik, mesin pencetak, jentera pembungkusan, peralatan pembuatan semikonduktor, peranti perubatan dan sebarang aplikasi yang memerlukan kawalan gelung tertutup ketepatan tinggi dengan motor servo.

Pengeluaran
Konduktor: Menggunakan wayar tembaga bebas oksigen yang sangat halus dan terkandas dengan tepat (biasanya wayar tembaga tin berbilang lembar) untuk memastikan fleksibiliti dan rintangan lenturan yang sangat baik.
Penebat: Menggunakan bahan berprestasi tinggi seperti PE khusus atau PE berbuih untuk mengurangkan pemalar dielektrik, mencapai kemuatan rendah dan pengecilan isyarat rendah, yang penting untuk penghantaran nadi frekuensi tinggi.
Memusing dan Melindungi:
Teras Kuasa: Biasanya dipintal untuk mengurangkan sinaran elektromagnet.
Teras Maklum Balas Pengekod: Mesti menjalani pusingan berketepatan tinggi, pic sama rata (cth., pasangan berpintal) dan dilindungi secara bebas (cth., perisai komposit jalinan tembaga tin tin aluminium) untuk melindungi isyarat pembezaan yang lemah.
Pengkabelan: Mengintegrasikan pasangan kuasa, pasangan pengekod, talian brek, dsb., ke dalam struktur terkandas anti-kilasan yang dioptimumkan, dengan penambahan elemen tegangan pusat (cth., gentian Kevlar) untuk menahan tekanan mekanikal.

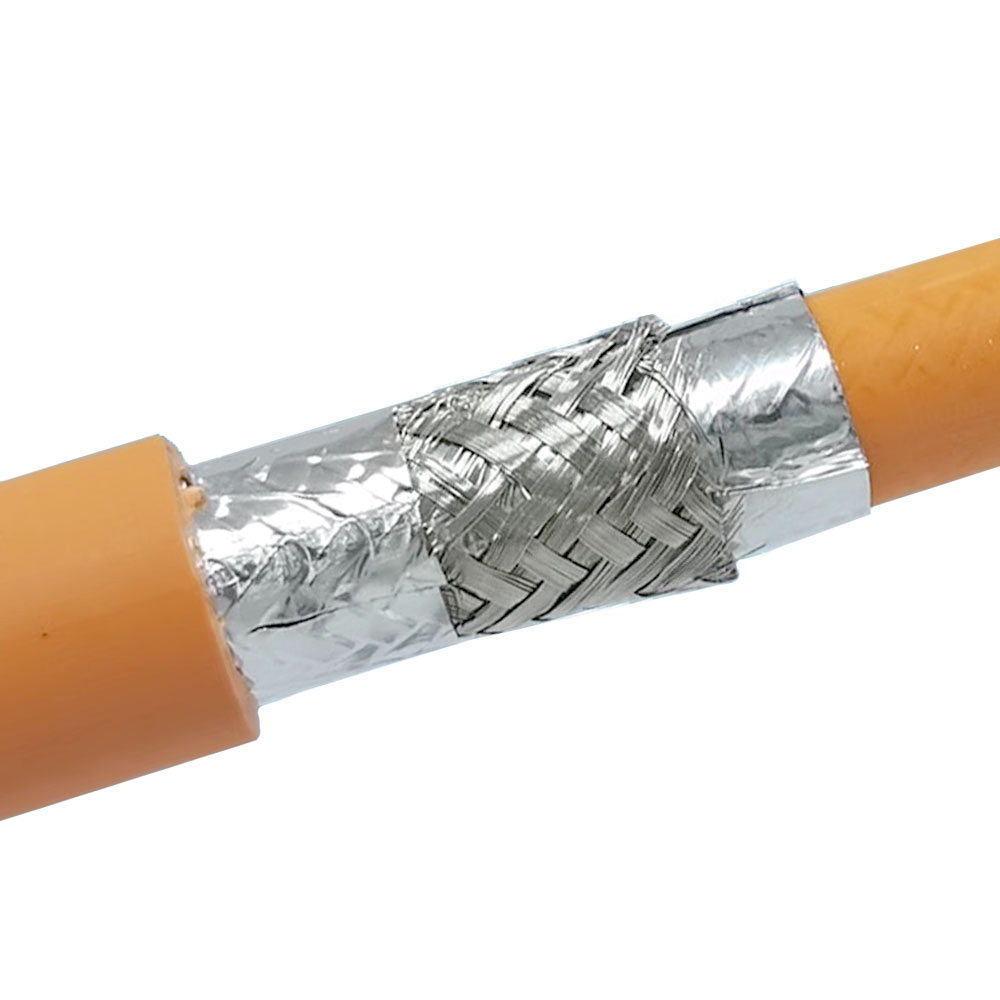

Perisai Keseluruhan: Menggunakan perisai keseluruhan jalinan tembaga tin berliputan tinggi (≥85%) di sekeliling teras kabel untuk memberikan perlindungan keserasian elektromagnet (EMC) yang komprehensif.
Sarung: Mengekstrusi sarung luar berprestasi mekanikal tinggi, seperti poliuretana (PUR) atau PVC khusus, menampilkan rintangan haus yang tinggi, rintangan minyak, rintangan koyakan dan rintangan UV, biasanya dalam warna hitam atau oren.
Kawalan Proses Utama: Pastikan simetri dan ketepatan pic pasangan terpiuh; menjamin kesinambungan dan liputan setiap lapisan pelindung; melakukan ujian 100% untuk penebat menahan voltan, kesinambungan, dan impedans ciri; pensampelan mandatori untuk ujian prestasi penghantaran frekuensi tinggi dan ujian hayat lentur/kilasan berulang.

Perkhidmatan
Perundingan Pemilihan: Menyediakan pengesyoran pemilihan tepat berdasarkan spesifikasi sistem servo (voltan, arus, jenis pengekod), keperluan dinamik aplikasi (kelajuan pergerakan, jejari lentur, jarak perjalanan), media persekitaran (minyak, air, bahan kimia), dan sama ada piawaian EMC tertentu perlu dipenuhi.
Pengujian dan Pensijilan: Menyediakan prestasi frekuensi tinggi (cth., lebar jalur, crosstalk), EMC (keserasian elektromagnet) dan laporan ujian jangka hayat mekanikal, dengan produk yang mematuhi piawaian industri yang berkaitan (cth., UL, CE, TÜV).

Kelebihan
Integrasi Tinggi dan Penjimatan Ruang: Mengintegrasikan kuasa, maklum balas dan isyarat kawalan ke dalam satu kabel, memudahkan pendawaian, mengurangkan titik sambungan, menjimatkan ruang peranti dalaman dan mengurangkan kerumitan pemasangan.
Integriti Isyarat Cemerlang: Bahan penebat yang dioptimumkan dan struktur perisai pasangan terpintal yang tepat secara berkesan menyekat gangguan elektromagnet, memastikan penghantaran denyutan kawalan dan isyarat maklum balas pengekod berkelajuan tinggi dan bebas herotan, dengan itu menjamin ketepatan kawalan.
Ketahanan Dinamik Luar Biasa: Direka khusus untuk gerakan berterusan, menawarkan rintangan lenturan, rintangan kilasan dan kekuatan tegangan yang sangat baik, dengan jangka hayat yang panjang dalam gerakan salingan berkelajuan tinggi seperti dalam robot dan rantai seret.
Sambungan Boleh Dipercayai dan Stabil: Biasanya dipasangkan dengan penyambung khusus tahan getaran berkualiti tinggi, memastikan sambungan stabil dalam persekitaran bergetar dan mengurangkan kegagalan yang disebabkan oleh sentuhan yang lemah.
Prestasi dan Kebolehpercayaan Sistem yang Dipertingkatkan: Dengan memastikan penghantaran kuasa dan isyarat yang segerak dan stabil, ia secara langsung mengurangkan ralat sistem, meningkatkan kelajuan tindak balas, ketepatan kedudukan dan kestabilan operasi keseluruhan sistem servo, dan mengurangkan risiko masa henti.
