Bagaimana Kelas Voltan Menentukan Pembinaan Kabel Kuasa dari Dalaman Luar

Klasifikasi voltan ialah satu-satunya parameter reka bentuk yang paling berbangkit untuk a kabel kuasa , dan ia mendorong keputusan pembinaan pada setiap lapisan — konduktor, penebat, perisai dan jaket. Kabel kuasa secara meluas dibahagikan kepada voltan rendah (LV, sehingga 1 kV), voltan sederhana (MV, 1 kV hingga 35 kV), dan voltan tinggi (HV, melebihi 35 kV). Setiap peningkatan dalam kelas voltan memperkenalkan keperluan pembinaan yang melampaui sekadar meningkatkan ketebalan dinding penebat.

Pada tahap voltan rendah, fungsi penebat utama adalah untuk mengelakkan sentuhan dengan konduktor bertenaga dan menahan kecerunan medan elektrik sederhana yang ada. Dinding penebat PVC dan XLPE 0.7–1.0 mm mencukupi untuk kabel berkadar 0.6/1 kV. Pengagihan medan elektrik pada voltan ini agak seragam, dan tidak ada keperluan untuk lapisan penggredan medan. Kabel voltan sederhana, walau bagaimanapun, beroperasi di bawah keamatan medan elektrik di mana kepekatan medan pada ketidakteraturan permukaan konduktor - tepi untai, pengoksidaan permukaan, tonjolan mikroskopik - boleh memulakan nyahcas separa yang menghakis penebat dari semasa ke semasa. Inilah sebabnya mengapa kabel MV memerlukan skrin konduktor: lapisan sebatian semikonduktor yang digunakan terus ke atas konduktor yang melicinkan medan elektrik dengan membentangkan permukaan ekuipotensi yang berterusan dan seragam kepada penebat. Skrin penebat yang sepadan pada permukaan luar penebat menjalankan fungsi yang sama pada antara muka perisai penebat.

Skrin penebat dalam kabel MV mesti diikat (tidak boleh dilucutkan) atau separuh terikat (boleh dilucutkan) bergantung pada kaedah penamatan. Skrin yang tidak boleh dilucutkan memerlukan alat pemotong dan teknik berhati-hati pada hujung kabel untuk mengelakkan permukaan penebat terjepit; skrin boleh dilucutkan membenarkan lapisan semikonduktor dikupas dengan bersih, tetapi memperkenalkan antara muka yang jelas yang mesti diuruskan untuk mengelakkan kemasukan lembapan pada sempadan penebat skrin. Pada voltan melebihi 15 kV, skrin logam di atas skrin penebat mesti membawa arus pengecasan kapasitif penuh kabel, yang menjadi ketara sepanjang larian kabel yang panjang — faktor yang menentukan keratan rentas konduktor skrin secara bebas daripada sebarang keperluan arus kerosakan.

Membandingkan Penebat XLPE dan EPR dalam Aplikasi Kabel Kuasa Voltan Sederhana

Untuk voltan sederhana kabel kuasa s, pilihan antara penebat polietilena berkait silang (XLPE) dan getah etilena propilena (EPR) merupakan salah satu keputusan bahan yang paling berbangkit, dan ia kerap dibuat berdasarkan harga sahaja — yang secara konsisten membawa kepada ketidakpadanan prestasi dalam persekitaran yang mencabar. Setiap bahan mempunyai profil prestasi yang berbeza yang dipetakan kepada keadaan aplikasi tertentu.

Perbezaan yang paling ketara antara kedua-dua bahan adalah rintangan pokok air. Pokok air adalah saluran degradasi dendritik yang merambat melalui penebat berasaskan polietilena dengan kehadiran kelembapan dan tekanan medan elektrik AC. XLPE standard mudah terdedah kepada pepohonan air sepanjang tempoh perkhidmatan selama 10–20 tahun dalam pemasangan basah atau tertanam terus. Sebatian XLPE (TR-XLPE) kalis pokok dengan bahan tambahan yang menghalang permulaan pokok tersedia dan digunakan secara meluas dalam kabel pengedaran utiliti, tetapi ia menambahkan kos dan memerlukan pengilang untuk mendapatkan sumber dan melayakkan formulasi kompaun khusus. EPR, sebagai sebatian getah dengan struktur molekul yang berbeza secara asasnya dan ciri-ciri kebolehtelapan lembapan, sememangnya tahan terhadap pokok air tanpa bahan tambahan tambahan. Untuk kabel yang dipasang dalam pengebumian terus, saluran banjir atau aplikasi dasar laut, rintangan lembapan EPR menjadikannya pilihan yang betul dari segi teknikal tanpa mengira premium kos.

Pemalar dielektrik yang lebih rendah XLPE memberikan kelebihan dalam kecekapan penghantaran berbanding kabel panjang yang berjalan pada voltan sederhana dan tinggi, kerana arus pengecasan kapasitif — yang mengalir walaupun tiada beban disambungkan — adalah berkadar dengan pemalar dielektrik. Dalam sistem kabel di mana arus pengecasan mewakili sebahagian kecil daripada keluasan haba kabel (biasanya kabel lebih panjang daripada 10–15 km pada 33 kV), εr XLPE yang lebih rendah diterjemahkan terus kepada kapasiti pembawa beban yang boleh digunakan.

Pemilihan Perisai untuk Kabel Kuasa: Wayar Keluli, Pita Keluli dan Wayar Aluminium Berbanding

Perlindungan mekanikal melalui perisai diperlukan apabila kabel kuasa mesti menahan tekanan pemasangan — menarik ketegangan, mampatan daripada timbunan semula, hentaman daripada jentera penggalian atau tekanan daripada kabel yang terletak pada struktur sokongan dalam jangka masa yang panjang. Pilihan jenis perisai mempengaruhi bukan sahaja prestasi mekanikal tetapi juga kelakuan elektrik AC kabel, berat dan rintangan kakisan dengan cara yang sering diabaikan pada peringkat spesifikasi.

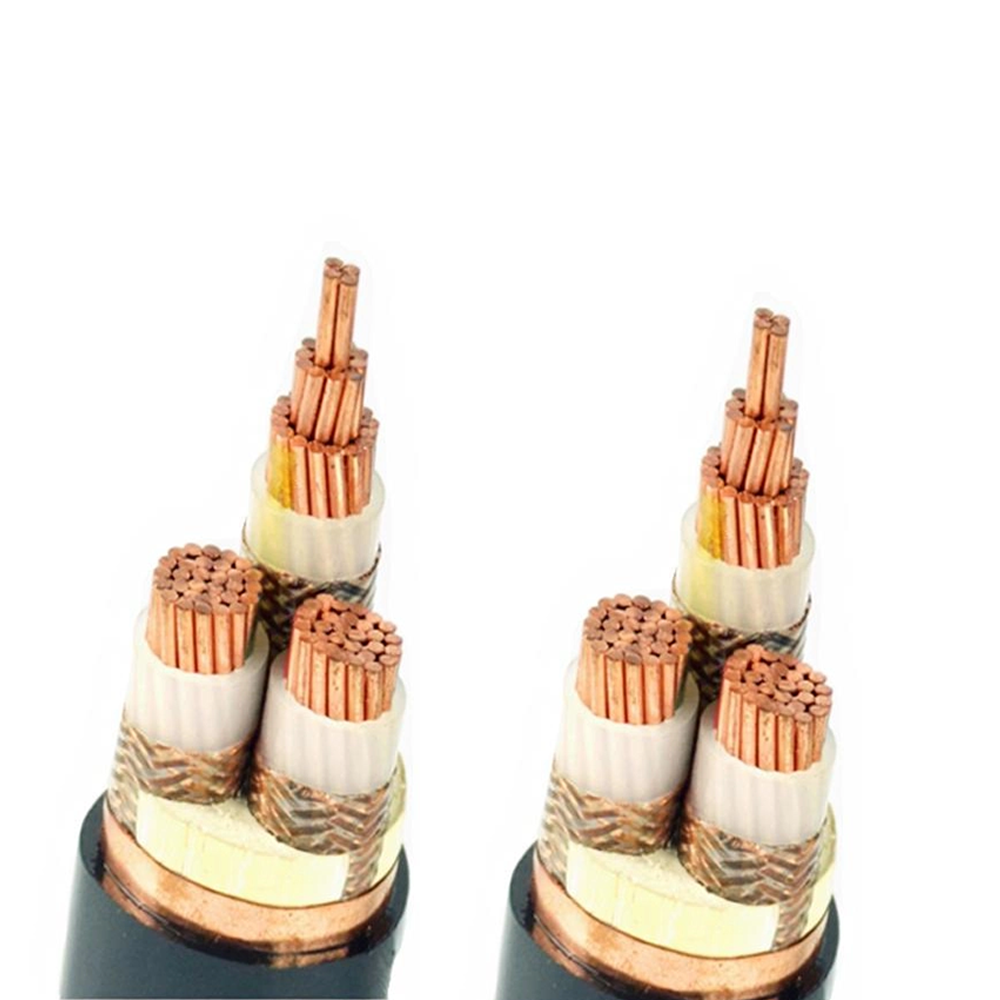

Perisai Wayar Keluli (SWA)

Perisai dawai keluli terdiri daripada wayar tergalvani atau keluli tahan karat individu yang digunakan secara heliks di atas lapisan tempat tidur di bawah jaket luar. SWA memberikan kekuatan tegangan tertinggi bagi mana-mana jenis perisai, menjadikannya pilihan yang betul untuk kabel yang tertakluk kepada daya tarikan paksi yang ketara semasa pemasangan — seperti kabel yang ditarik melalui saluran pada jarak jauh atau kabel dasar selam tertakluk kepada ketegangan pemasangan. Kiraan wayar dan diameter dipilih untuk mencapai beban putus sasaran; untuk kabel kuasa besar, beban putus SWA 50–200 kN boleh dicapai. Walau bagaimanapun, perisai dawai keluli pada kabel kuasa AC teras tunggal mencipta mekanisme kehilangan magnet yang ketara: perisai membentuk litar magnet tertutup di sekeliling konduktor pembawa arus, dan arus teraruh dalam wayar perisai menjana haba. Dalam kabel teras tunggal, kehilangan SWA boleh mencecah 30–50% daripada kehilangan konduktor, mengurangkan ampacity berkesan dengan teruk. Atas sebab ini, kabel AC teras tunggal di atas kira-kira 70 mm² keratan rentas konduktor harus menggunakan perisai dawai aluminium (AWA) dan bukannya keluli.

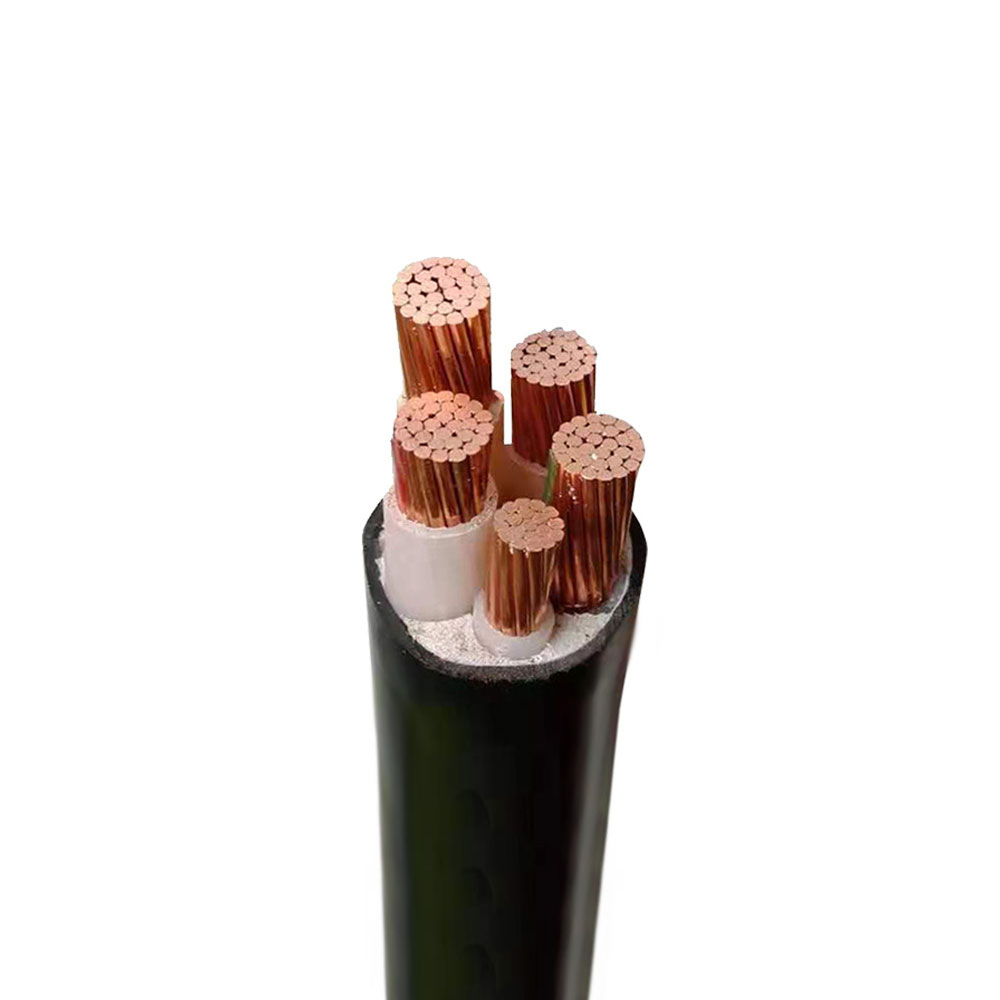

Perisai Pita Keluli (STA)

Perisai pita keluli menggunakan dua pita keluli bertindih yang digunakan dalam arah yang bertentangan untuk memberikan rintangan mampatan jejarian dan perlindungan terhadap daya penghancuran. STA lebih ringan daripada SWA dan lebih menjimatkan, tetapi memberikan kekuatan tegangan yang minimum — ia tidak dinilai untuk menarik pemasangan dan akan membuka zip di bawah beban paksi. STA sesuai untuk kabel yang ditanam secara langsung di tanah yang stabil di mana perlindungan mekanikal terhadap kesan sampingan dan serangan tikus adalah kebimbangan utama, tetapi apabila ketegangan tarikan yang ketara tidak dijangka. Pembinaan pita pada pita juga menyediakan liputan yang kurang seragam daripada perisai dawai, meninggalkan jurang heliks antara lapisan pita di mana daya hentaman terfokus boleh menembusi.

Perisai Wayar Aluminium (AWA)

Perisai dawai aluminium secara mekanikal setara dengan SWA dalam prestasi tegangan (dengan diameter wayar yang lebih besar sedikit untuk mengimbangi kekuatan tegangan rendah aluminium) tetapi menghapuskan masalah kehilangan magnet dalam kabel AC teras tunggal. Oleh kerana aluminium bukan magnet, AWA tidak membentuk litar magnet di sekeliling konduktor dan tidak menghasilkan kehilangan arus teraruh yang ketara. AWA juga jauh lebih ringan daripada SWA — ketumpatan aluminium adalah lebih kurang satu pertiga daripada keluli — yang mengurangkan berat pemasangan dan usaha menarik kabel dalam pemasangan yang besar. Perlawanan adalah rintangan kakisan dalam persekitaran tanah yang agresif secara kimia: perisai aluminium memerlukan peralatan tempat tidur yang teguh dan perlindungan sarung dalam tanah berasid atau kawasan yang mempunyai aktiviti elektrokimia, di mana kakisan galvanik antara perisai aluminium dan sebarang struktur keluli yang bersentuhan boleh menyebabkan degradasi perisai dipercepatkan.

Penilaian Arus Litar Pintas: Maksudnya dan Cara Ia Dikira untuk Kabel Kuasa

Setiap kabel kuasa mempunyai dua penarafan arus berbeza yang kedua-duanya mesti dipenuhi dalam mana-mana pemasangan: penarafan arus berterusan (ampacity) untuk operasi biasa dan penarafan arus litar pintas untuk keadaan kerosakan. Penarafan litar pintas sering tidak hadir dalam proses pemilihan kabel yang dipermudahkan, namun kabel yang tidak dapat bertahan daripada arus kerosakan prospektif pada titik pemasangannya boleh terbakar dan menyebabkan kebakaran, kerosakan peralatan dan bahaya kakitangan dalam kejadian kerosakan pertama.

Penarafan arus litar pintas dikira berdasarkan andaian pemanasan adiabatik: semasa tempoh kerosakan pendek (biasanya 0.1 hingga 3 saat sebelum peranti pelindung membersihkan kerosakan), pada asasnya semua tenaga kerosakan memanaskan konduktor kerana masa tidak mencukupi untuk pemindahan haba yang bermakna ke penebat atau medium sekeliling. Persamaan kenaikan suhu adiabatik mengaitkan arus litar pintas yang dibenarkan (I), keratan rentas konduktor (S), tempoh kerosakan (t), dan pemalar bahan konduktor:

Suhu konduktor puncak yang dibenarkan semasa kerosakan dihadkan oleh bahan penebat: XLPE dan EPR membenarkan suhu konduktor litar pintas maksimum 250°C (dari suhu permulaan pada operasi berterusan maksimum 90°C), manakala kabel berpenebat PVC dihadkan kepada 160°C atau 140°C bergantung pada keratan rentas konduktor. Had ini wujud kerana melebihinya menyebabkan kerosakan penebat tidak dapat dipulihkan - lebur, pengkarbonan atau kehilangan integriti mekanikal - walaupun konduktor itu sendiri bertahan. Piawaian IEC 60364-5-54 dan IEC 60949 menyediakan pemalar khusus untuk konduktor kuprum dan aluminium dengan sistem penebat yang berbeza.

Aspek penarafan litar pintas yang kritikal dan lazimnya diabaikan ialah ia mesti disahkan terhadap arus kerosakan prospektif maksimum pada titik pemasangan kabel, bukan pada titik bekalan. Arus kerosakan prospektif berkurangan dengan jarak dari punca disebabkan oleh galangan kabel dan transformer yang bercampur. Kabel 200 meter dari transformer akan melihat arus kerosakan yang lebih rendah daripada kabel di terminal transformer, membolehkan keratan rentas yang lebih kecil untuk memenuhi keperluan litar pintas di lokasi yang lebih jauh. Melakukan pengiraan ini pada setiap segmen kabel dan bukannya menggunakan satu nilai konservatif di seluruh sistem secara bermakna boleh mengurangkan keperluan keratan rentas konduktor dan kos pemasangan keseluruhan.

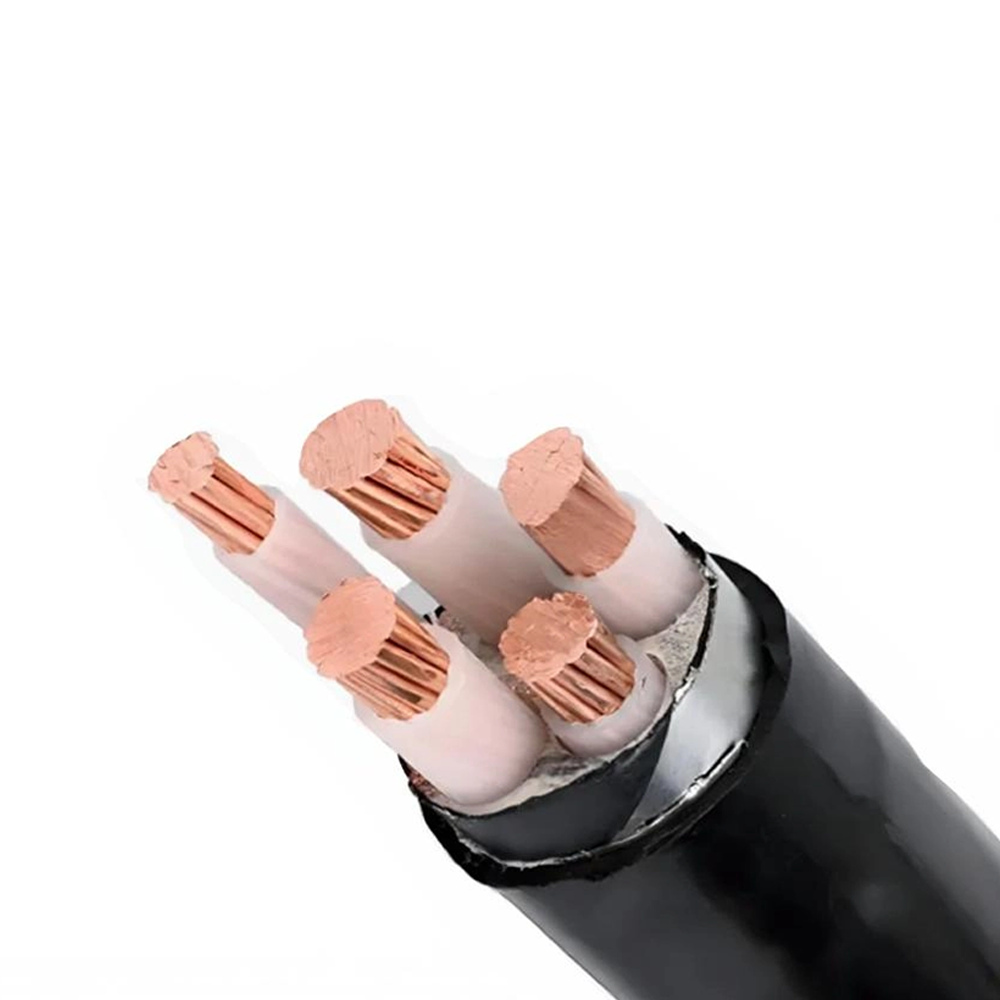

Kabel Kuasa Kalis Api Bebas Halogen: Di Mana Ia Diperlukan dan Apakah Piawaian Sebenarnya Ujian

Spesifikasi kabel kalis api bebas halogen (HFFR) atau bebas asap halogen (LSHF/LS0H) menjadi semakin biasa dalam projek pembinaan dan infrastruktur, tetapi spesifikasi sering digunakan tanpa memahami sepenuhnya ujian di sebalik ukuran penetapan — dan perkara yang tidak diukur.

Kabel berpenebat PVC standard, apabila dibakar, membebaskan gas hidrogen klorida (HCl) apabila klorin dalam sebatian PVC bertindak balas dengan produk pembakaran. HCl adalah menghakis, merosakkan peralatan elektronik walaupun pada kepekatan yang jauh di bawah toksik kepada manusia. Dalam ruang tertutup — terowong, kapal, pusat data, sistem pengangkutan bawah tanah — HCl yang dilepaskan daripada kabel yang terbakar boleh memusnahkan sistem elektronik di seluruh ruang dan menyebabkan persekitaran menghakis selama berbulan-bulan selepas kejadian kebakaran. Sebatian HFFR menggantikan PVC dengan bahan berasaskan poliolefin yang mengandungi pengisi kalis api hidroksida logam (biasanya aluminium trihidrat atau magnesium hidroksida), yang membebaskan wap air apabila dipanaskan dan menyejukkan zon pembakaran tanpa menghasilkan gas berasid.

Piawaian utama yang mengawal prestasi kabel HFFR termasuk:

• IEC 60332-1 (Saluran api kabel tunggal): Menguji sama ada kabel tunggal padam sendiri apabila nyalaan yang ditetapkan digunakan selama 60 saat. Ini ialah ambang minimum yang boleh dilalui oleh hampir semua kabel dengan sebarang kandungan kalis api. Lulus ujian ini tidak menunjukkan prestasi dalam pemasangan sebenar dengan kabel berkumpulan.
• IEC 60332-3 (Sebaran api kabel berkumpulan — Kategori A, B, C, D): Menguji sekumpulan kabel yang dipasang pada dulang tangga di bawah nyalaan yang ditetapkan selama 20 minit. Kategori A mewakili volum kabel terpasang tertinggi (7 liter per meter) dan merupakan yang paling menuntut. Lulus Kategori A IEC 60332-3 ialah penunjuk bermakna prestasi hamparan nyalaan dalam pemasangan dulang kabel sebenar.
• IEC 60754-1 dan -2 (kandungan halogen): Menguji pelepasan gas asid dan pH gas pembakaran. Mesyuarat kabel IEC 60754-2 mempunyai pH melebihi 4.3 dan kekonduksian di bawah 10 μS/mm dalam ujian pembakaran, mengesahkan kandungan halogen rendah. Ini adalah ujian yang membezakan HFFR daripada kabel PVC kalis api standard.
• IEC 61034 (Ketumpatan asap): Mengukur penghantaran cahaya melalui asap daripada sampel kabel yang terbakar dalam ruang ujian 3m × 3m × 3m. Transmisi minimum 60% ialah ambang untuk penetapan asap rendah, berkaitan dengan keterlihatan pemindahan dalam kebakaran bangunan.

Nuansa penting ialah "kalis api" dan "bebas halogen" adalah sifat bebas yang mungkin atau mungkin tidak digabungkan dalam kabel tertentu. Kabel boleh menjadi bebas halogen tanpa bersifat kalis api (poliolefin tulen tanpa pengisi kalis api), atau kalis api tanpa bebas halogen (FR-PVC standard). Menentukan LSHF atau HFFR memerlukan kedua-dua hartanah secara serentak, dan dokumen perolehan harus merujuk kepada piawaian ujian IEC khusus yang mesti diluluskan dan bukannya bergantung pada pelabelan sahaja, kerana istilah ini tidak ditakrifkan secara seragam merentas pasaran.

Reka Bentuk Kabel Kuasa Tersuai: Menterjemah Keperluan Aplikasi ke dalam Spesifikasi Pembinaan

Perolehan kabel kuasa tersuai bermula dengan definisi keperluan yang melangkaui penentuan penarafan voltan dan keratan rentas konduktor. Kabel kuasa tersuai yang ditentukan dengan betul meliputi enam kumpulan parameter yang saling bergantung, yang setiap satunya mengekang ruang reka bentuk yang tersedia untuk pengilang:

• Parameter elektrik: Voltan sistem (U0/U), arus berterusan maksimum pada keadaan pemasangan yang dimaksudkan (bukan keluasan udara bebas), arus litar pintas dan masa pelepasan kerosakan, dan sebarang kekangan kualiti kuasa seperti kandungan harmonik yang mempengaruhi saiz neutral.
• Syarat pemasangan mekanikal: Kaedah pemasangan (pengebumian terus, saluran, dulang kabel, udara, kapal selam), ketegangan tarik semasa pemasangan, jejari selekoh minimum, sama ada kabel akan mengalami pergerakan berterusan selepas pemasangan, dan sebarang kekangan berat atau diameter yang dikenakan oleh nisbah isian saluran atau had beban dulang kabel.
• Pendedahan alam sekitar: Julat suhu ambien, kelembapan dan pendedahan air, tempoh dan keamatan pendedahan UV, sentuhan kimia (senarai bahan khusus), kerintangan tanah untuk kabel yang tertimbus (yang menjejaskan kedua-dua ampacity dan keperluan perlindungan kakisan), dan sama ada perlindungan serangan tikus diperlukan.
• Keperluan prestasi kebakaran: Sama ada pemasangan memerlukan pengehadan penyebaran nyalaan (kategori IEC 60332), integriti litar di bawah kebakaran (IEC 60331 — untuk kabel yang mesti terus berfungsi semasa kebakaran, seperti suapan kuasa kecemasan), pengehadan gas asid (IEC 60754), atau pengehadan ketumpatan asap (IEC 61034).
• Keperluan kawal selia dan pensijilan: Piawaian kebangsaan atau serantau manakah yang mesti dipenuhi oleh kabel (IEC, BS, UL, CSA, GB/T), dan sama ada pensijilan pihak ketiga daripada rumah ujian yang diiktiraf diperlukan untuk pembinaan khusus yang dipesan dan bukannya untuk kabel rujukan yang serupa.
• Jangkaan hayat perkhidmatan: Hayat reka bentuk selama 20, 30 atau 40 tahun mempengaruhi pemilihan bahan penebat (kadar penuaan haba XLPE berbanding EPR) dan tahap ujian penuaan dipercepatkan yang diperlukan untuk mengesahkan reka bentuk. Kabel untuk aplikasi infrastruktur selalunya ditentukan kepada hayat perkhidmatan 40 tahun, yang memerlukan data silsilah bahan penebat yang menunjukkan kestabilan terma jangka panjang.

Apabila kesemua enam kumpulan parameter ditakrifkan, pengilang boleh membangunkan pembinaan yang memenuhi setiap kekangan tanpa terlalu kejuruteraan mana-mana elemen individu. Lebih-spesifikasi dalam satu kawasan manakala kurang menentukan di kawasan lain ialah ralat biasa dalam perolehan kabel tersuai: pembeli yang menentukan perisai untuk kekuatan tegangan maksimum tetapi mengenepikan persekitaran pendedahan kimia mungkin menerima kabel berperisai keluli yang terhakis dalam tempoh tiga tahun dalam tanah perindustrian berasid, walaupun memenuhi setiap spesifikasi yang dinyatakan.

Kaedah Ikatan Skrin dalam Kabel Kuasa Voltan Sederhana dan Kesannya terhadap Kehilangan dan Keselamatan

Skrin logam atau sarung kabel kuasa voltan sederhana mempunyai dua tujuan: ia menyediakan laluan balik untuk arus pengecasan kapasitif dan arus kerosakan, dan ia mengehadkan medan elektrik di luar kabel kepada hampir sifar, melindungi kakitangan dan peralatan bersebelahan. Cara skrin diikat pada penamatan dan sambungan kabel — kaedah ikatan skrin — mempunyai kesan utama dan sering dipandang remeh pada penjanaan haba, ampacity dan keselamatan kakitangan sistem kabel.

Dalam sistem terikat satu titik, skrin kabel disambungkan ke bumi pada satu hujung sahaja, meninggalkan hujung bertentangan terapung (atau disambungkan ke bumi melalui peranti perlindungan lonjakan). Ini menghalang arus beredar daripada mengalir melalui skrin — sumber utama kehilangan skrin dalam sistem terikat kukuh — dan boleh meningkatkan keluasan kabel sebanyak 10–30% berbanding dengan ikatan pepejal, kerana kehilangan I²R dalam skrin dihapuskan. Tukar ganti ialah voltan terkumpul di sepanjang skrin dari hujung yang dibumikan ke hujung yang digali di bawah beban biasa. "Voltan sarung teraruh" ini meningkat dengan panjang kabel, arus beban dan jarak antara fasa, dan mesti dikira untuk mengesahkan ia kekal dalam had selamat untuk kakitangan yang mungkin menghubungi hujung skrin yang digali semasa operasi langsung. Untuk sistem kabel panjang, voltan teraruh pada hujung terbuka boleh mencecah ratusan volt pada beban penuh, memerlukan pengurusan teliti kebolehcapaian hujung skrin dan penggunaan pengehad voltan lonjakan untuk mengelakkan voltan lampau semasa menukar keadaan sementara atau kerosakan.

Ikatan silang digunakan dalam sistem kabel panjang yang dibahagikan kepada tiga bahagian kecil yang lebih kurang sama. Skrin bagi tiga fasa kabel dialihkan pada setiap sambungan bahagian kecil — skrin fasa A bersambung ke skrin fasa B, fasa B ke fasa C, fasa C ke fasa A — supaya lebih tiga bahagian kecil, setiap skrin melihat satu pertiga daripada sumbangan voltan jujukan positif daripada setiap fasa. Jika keratan adalah sama panjang, voltan teraruh dalam tiga segmen skrin dibatalkan hampir sepenuhnya, mengakibatkan arus skrin beredar hampir sifar dan voltan teraruh hampir sifar pada hujung bahagian utama. Ikatan silang menggabungkan kelebihan kehilangan rendah ikatan titik tunggal dengan kelebihan voltan berdiri rendah bagi ikatan pepejal, menjadikannya kaedah pilihan untuk litar kabel lebih panjang daripada kira-kira 500 meter pada 11 kV dan ke atas. Ia memerlukan kerumitan pemasangan yang lebih tinggi — enam sambungan skrin pada setiap sambungan dan bukannya satu — dan penyamaan panjang bahagian yang teliti semasa reka bentuk.
