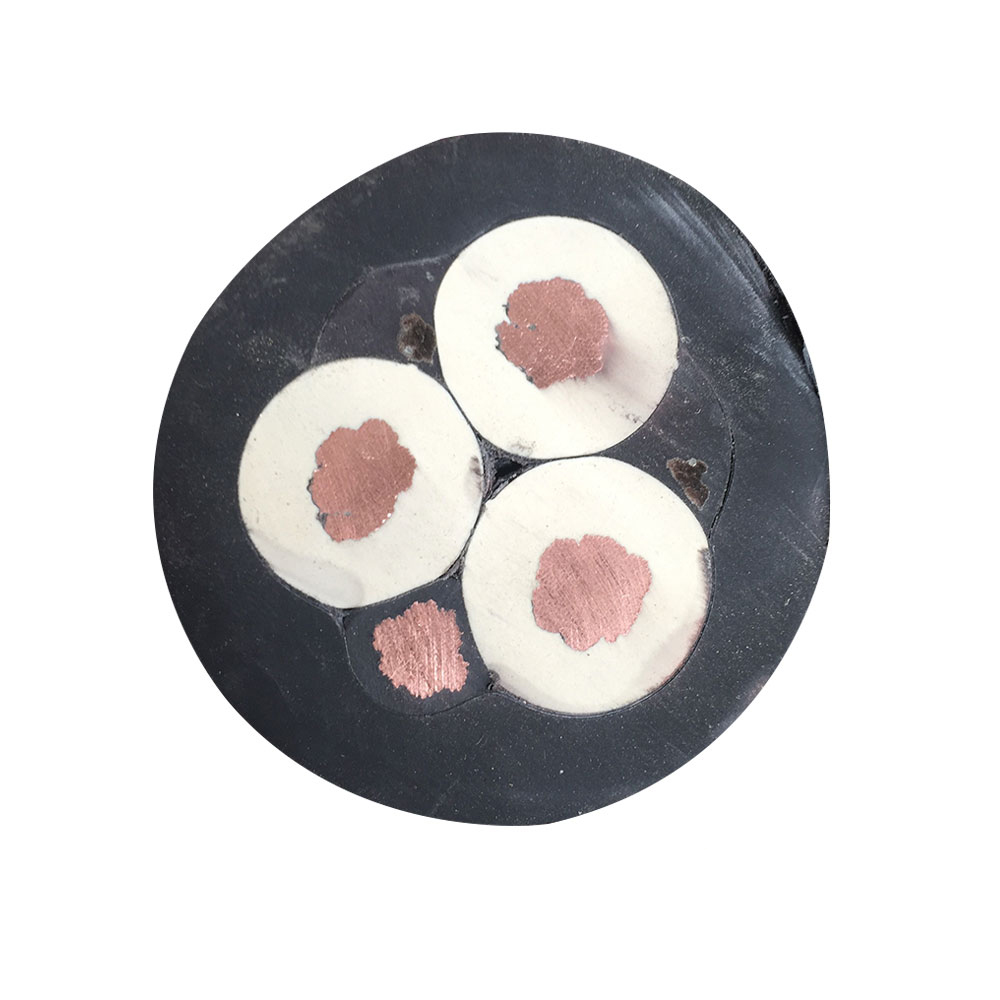

Kategori Kalis Api dan Maksud Klasifikasi Sebenarnya dalam Amalan

Kabel kawalan kalis api s bukan kategori produk tunggal — ia merangkumi sistem pengelasan berperingkat yang ditakrifkan oleh IEC 60332 dan GB/T 18380 yang setara dengan China, setiap peringkat mencerminkan tahap prestasi pembendungan api yang berbeza secara bermakna. Peringkat yang paling biasa dinyatakan ialah IEC 60332-1 (ujian nyalaan menegak kabel tunggal), IEC 60332-3 (ujian perambatan nyalaan menegak kabel tergabung), dan kategori IEC 60332-3-22 hingga 60332-3-25 yang lebih menuntut, yang berbeza dalam jumlah isipadu bahan kabel yang terbakar. Memahami perbezaan ini penting kerana kabel yang lulus ujian kabel tunggal mungkin masih membenarkan api merebak apabila dipasang dalam dulang kabel padat bersama berpuluh-puluh kabel lain — tepatnya keadaan yang terdapat dalam bilik kawalan industri, bangunan suis dan laluan kabel loji pemprosesan.

Ujian berkas IEC 60332-3 mensimulasikan ketumpatan pemasangan sebenar dengan membakar tangga menegak 3.5 meter kabel dengan jumlah isipadu bukan logam yang ditetapkan bagi setiap meter dulang. Kategori A (paling ketat) membenarkan isipadu kabel bukan logam sehingga 7 liter semeter dulang, manakala Kategori C membenarkan sehingga 1.5 liter semeter — semakin rendah isipadu yang dibenarkan, semakin mudah ia dilalui, kerana terdapat bahan yang kurang mudah terbakar untuk mengekalkan nyalaan. Menentukan kabel Kategori C untuk dulang kabel yang berpenduduk padat di mana ketumpatan pemasangan sebenar sepadan dengan syarat Kategori A adalah kesilapan pengiraan yang biasa dan berbahaya. Jurutera yang memilih kabel kawalan kalis api untuk pemasangan dulang mesti mengira isipadu bukan logam sebenar bagi setiap meter isian kabel yang dimaksudkan dan memadankannya dengan kategori ujian yang sesuai, bukan sekadar menentukan "kalis api" sebagai keperluan generik.

Di luar penyebaran nyalaan, varian LSZH (Low Smoke Zero Halogen) dan LSHF (Low Smoke Halogen Free) memperkenalkan dimensi prestasi tambahan yang semakin diperlukan dalam kemudahan tertutup. Kabel kalis api berpenebat PVC standard membebaskan gas hidrogen klorida dan asap hitam pekat apabila ia terbakar — HCl menghakis peralatan elektronik dan toksik kepada kakitangan, dan asap tebal menghalang pemindahan. Formulasi LSZH menghapuskan kalis api berasaskan halogen memihak kepada sistem berasaskan mineral (biasanya aluminium trihidrat atau magnesium hidroksida), yang membebaskan wap air dan bukannya gas asid pada pembakaran. Kabel Zhishang menghasilkan kedua-dua varian berasaskan PVC dan LSZH kabel kawalan kalis api s, dengan pemilihan bahan dipadankan dengan keperluan alam sekitar dan peraturan khusus bagi setiap projek.

Bagaimana Bahan Tambahan Kalis Api Mempengaruhi Sifat Kabel Elektrik dan Mekanikal

Mencapai kalis nyalaan dalam penebat kabel dan sebatian sarung tidak neutral secara kimia — bahan tambahan yang menyekat pembakaran berinteraksi dengan matriks polimer dengan cara yang mempengaruhi sifat dielektrik, fleksibiliti dan tingkah laku penuaan jangka panjang. Pertukaran ini amat penting dalam aplikasi kabel kawalan, di mana rintangan penebat, kapasitansi antara konduktor, dan integriti isyarat ke atas konfigurasi berbilang teras adalah keperluan fungsian yang tidak boleh dikompromi dalam mengejar prestasi kebakaran sahaja.

Dalam sebatian kalis api berhalogen (berasaskan PVC), antimoni trioksida biasanya digunakan sebagai sinergi kalis api bersama klorin yang sedia ada dalam PVC. Walaupun berkesan untuk menyekat penyalaan, pemuatan antimoni trioksida yang tinggi meningkatkan kebolehtebatan penebat dan mengurangkan kerintangan isipadu, yang boleh meningkatkan gandingan kapasitif antara konduktor bersebelahan dalam kabel kawalan berbilang teras. Untuk litar kawalan yang membawa isyarat analog peringkat rendah atau komunikasi bersiri berkelajuan tinggi, kapasitansi tinggi per unit panjang ini meningkatkan pengecilan isyarat dan mengehadkan panjang larian kabel yang boleh digunakan. Menentukan ketebalan dinding penebat dan formulasi kompaun dengan mengambil kira kekerapan isyarat sebenar — bukan sahaja kelas nyalaan — adalah perlu untuk mengelakkan hasil ini.

Sebatian LSZH berdasarkan sistem pengisi mineral membentangkan set tukar ganti yang berbeza. Aluminium trihidrat (ATH) mesti dimuatkan pada kepekatan yang sangat tinggi (biasanya 50–65% mengikut berat sebatian polimer) untuk mencapai retardans nyalaan yang bermakna melalui penguraian endotermiknya. Pada tahap pemuatan ini, sebatian menjadi lebih keras dan lebih rapuh daripada polimer yang tidak diisi, yang mengurangkan kelenturan dan prestasi suhu sejuk. Pengilang menangani perkara ini melalui polimer asas elastomer (EVA, EBA, atau TPE) dan zarah pengisi yang dirawat permukaan yang meningkatkan penyebaran dan mengurangkan penalti kekakuan. Hasilnya ialah sebatian yang boleh mencapai prestasi nyalaan IEC 60332-3 dan pematuhan lentur sejuk IEC 60811 — tetapi hanya jika perumusan direka bentuk khusus untuk baki ini dan bukannya dipasang daripada komponen komoditi. Anhui Zhishang Cable Technology Co., Ltd. mengesahkan prestasi kompaun melalui ujian nyalaan dan mekanikal dan bukannya bergantung pada pensijilan pembekal bahan sahaja, memastikan kabel siap memenuhi semua parameter yang ditentukan serentak.

Konfigurasi Perisai dalam Kabel Kawalan Kalis Api dan Implikasi Prestasi EMInya

Kabel kawalan dalam persekitaran industri beroperasi bersama pemacu frekuensi berubah-ubah, peralatan pensuisan arus tinggi dan kabel kuasa — kesemuanya menjana gangguan elektromagnet yang boleh merosakkan isyarat kawalan peringkat rendah jika perisai tidak mencukupi. Dalam kabel kawalan kalis api, perisai mesti direka bukan sahaja untuk prestasi elektrik tetapi juga untuk keserasian dengan pembinaan kalis api di sekelilingnya: wayar saliran perisai, pita pengikat, dan sebarang unsur logam semuanya berinteraksi dengan gelagat kebakaran keseluruhan kabel dan tidak boleh mencipta jambatan terma atau titik pencucuhan setempat yang menjejaskan prestasi nyalaan terkadar kabel.

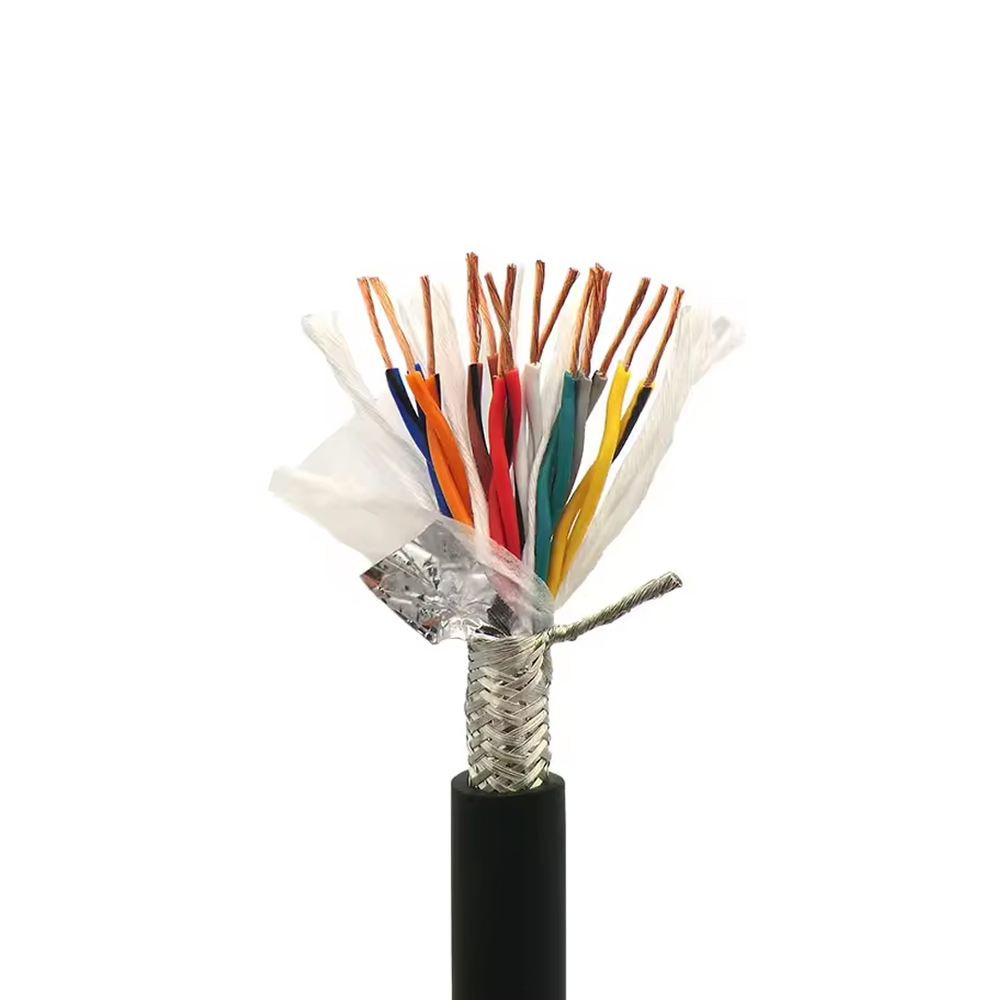

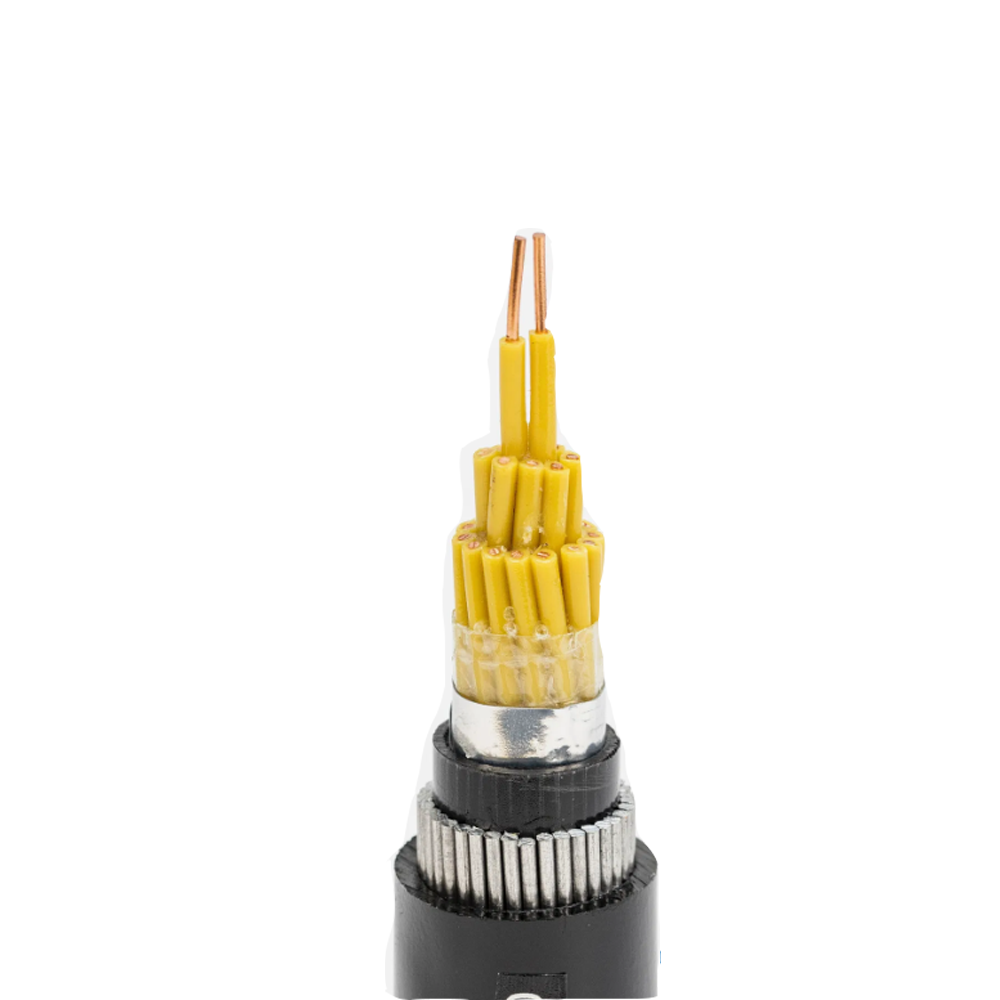

Dua binaan perisai yang dominan dalam kabel kawalan kalis api ialah perisai kerajang aluminium-poliester (Al/PET) keseluruhan dengan wayar longkang, dan perisai jalinan tembaga tin keseluruhan atau individu. Perisai kerajang memberikan liputan optik hampir 100% dan berkesan terhadap gangguan frekuensi tinggi yang digandingkan secara kapasitif, tetapi ketegaran mekanikalnya menjadikan ia terdedah kepada koyak pada sambungan pertindihan perisai semasa melenturkan berulang atau menarik pemasangan. Perisai berjalin mempunyai liputan optik yang lebih rendah (biasanya 85–95%) tetapi menawarkan keteguhan mekanikal yang jauh lebih baik dan rintangan perisai yang lebih rendah, yang meningkatkan prestasi terhadap gangguan frekuensi rendah yang digabungkan secara induktif. Untuk kabel yang dipasang di laluan tetap dalam bilik suis atau kabinet DCS, pembinaan foil-plus-drain secara amnya mencukupi; untuk kabel yang disalurkan melalui saluran atau tertakluk kepada pergerakan semasa penyelenggaraan, perisai berjalin adalah lebih baik.

Kabel kawalan berbilang teras yang digunakan untuk penghantaran isyarat analog (gelung 4–20 mA, litar termokopel, sambungan RTD) selalunya memerlukan perisai pasangan individu sebagai tambahan kepada perisai keseluruhan. Perisai pasangan individu menghalang crosstalk antara litar antara pasangan isyarat dalam kabel yang sama — kebimbangan yang ketara apabila isyarat peringkat tinggi (seperti 24V digital I/O) dan isyarat analog peringkat rendah (output termokopel julat milivolt) berkongsi kabel biasa. Wayar saliran untuk setiap perisai individu mesti disambungkan ke bumi pada satu hujung sahaja untuk mengelakkan gelung arus perisai, yang akan memperkenalkan semula bunyi frekuensi rendah yang dimaksudkan untuk disekat oleh perisai. Disiplin pembumian ini sama pentingnya dengan bahan perisai itu sendiri dan mesti dinyatakan dengan jelas dalam dokumentasi pemasangan kabel dan penamatan.

Konfigurasi Perisai Biasa dan Aplikasi Biasa

• Keseluruhan dawai saliran foil Al/PET: Perlindungan EMI frekuensi tinggi yang menjimatkan kos; sesuai untuk sambungan kabel isyarat DCS/PLC tetap; terdedah kepada kerosakan foil jika dibengkokkan berulang kali.
• Jalinan tembaga tin keseluruhan: Ketahanan mekanikal yang lebih baik dan keberkesanan perisai frekuensi rendah; diutamakan untuk pemasangan konduit atau persekitaran dengan sumber gangguan 50/60 Hz yang ketara.
• Jalinan keseluruhan kerajang pasangan individu (perisai berganda): Pengasingan antara litar tertinggi; diperlukan apabila tahap isyarat bercampur berkongsi kabel; digunakan dalam gelung instrumentasi analog ketepatan.
• Tidak berperisai (disaring dengan perisai sahaja): Sesuai untuk isyarat kawalan digital dengan imuniti bunyi yang wujud (cth., pensuisan DC 24V); tidak sesuai untuk litar pengukuran analog.

Kiraan Teras dan Strategi Pengumpulan untuk Pemasangan Kabel Kawalan Berbilang Litar

Keputusan sama ada untuk menjalankan banyak kabel kiraan teras kecil atau lebih sedikit kabel kiraan teras besar untuk pemasangan kawalan berbilang litar mempunyai akibat untuk risiko kebakaran, akses penyelenggaraan dan fleksibiliti jangka panjang yang melampaui kos perolehan kabel awal. Ikatan padat kabel kecil berjaket secara individu dalam dulang meningkatkan jumlah isipadu bukan logam bagi setiap meter, meningkatkan beban pembakaran berkesan walaupun setiap kabel individu membawa penarafan kalis api. Menyatukan litar menjadi lebih sedikit kabel berbilang teras mengurangkan isi dulang dan beban pembakaran, tetapi mewujudkan satu titik kegagalan di mana kerosakan pada satu kabel boleh menjejaskan berbilang litar yang tidak berkaitan secara serentak.

Pendekatan praktikal yang digunakan dalam industri proses dan kemudahan penjanaan kuasa ialah mengumpulkan litar mengikut sistem berfungsi dan bukannya mengikut jarak geografi, dengan kabel berasingan untuk litar kritikal keselamatan (penutupan kecemasan, pengesanan kebakaran dan gas) dan litar kawalan operasi (gelung kawalan proses, pemula motor, instrumentasi). Pengasingan ini memastikan bahawa kegagalan kabel tunggal tidak boleh melumpuhkan kedua-dua fungsi kawalan proses dan sandaran keselamatannya secara serentak. Ia juga memudahkan pencarian kerosakan dan penggantian kabel, kerana kegagalan dalam satu kumpulan berfungsi tidak memerlukan gangguan pendawaian yang lain. Banyak piawaian pemasangan — termasuk IEC 60364 dan piawaian kejuruteraan khusus kemudahan dalam sektor petrokimia dan kuasa — mewajibkan pengasingan litar jenis ini secara eksplisit.

Perancangan teras ganti dalam kabel kawalan berbilang teras adalah satu lagi aspek yang sering dinilai rendah pada peringkat spesifikasi. Memasang kabel dengan teras ganti 10–20% pada masa pembinaan awal kos sangat sedikit berbanding jumlah nilai projek, tetapi menambah litar selepas pembinaan memerlukan tarikan kabel baharu yang mengganggu, mahal dan kadangkala mustahil secara fizikal melalui laluan sedia ada yang sesak. Teras ganti hendaklah diedarkan merentasi kumpulan kabel dan bukannya tertumpu dalam satu kabel, dan lokasinya didokumenkan secara sistematik supaya ia boleh dikenal pasti dan diaktifkan tanpa kerja pengesanan yang meluas. Sebagai sebahagian daripada keupayaan sokongan aplikasinya, Zhishang Cable bekerjasama dengan pasukan kejuruteraan untuk mengoptimumkan pemilihan kiraan teras berdasarkan unjuran senario pengembangan sistem, membantu mengelakkan situasi biasa di mana infrastruktur kabel menjadi kekangan mengehadkan pengubahsuaian loji dalam masa beberapa tahun pentauliahan sahaja.
