Mengapa Kehidupan Flex-Fatigue Adalah Metrik Prestasi Paling Kritikal untuk Kabel Perjalanan
Tidak seperti kabel pemasangan tetap, lif perjalanan kabel rata s menjalani lenturan kitaran berterusan sepanjang hayat perkhidmatan mereka. Setiap kali kereta lif bergerak, kabel digantung dalam gelung katenari yang beralih kedudukan, melenturkan kabel berulang kali pada titik penggantungan dan di sepanjang bahagian gantung. Dalam bangunan bertingkat tinggi di mana lif melengkapkan 200 hingga 400 perjalanan sehari, kabel perjalanan boleh mengumpul berjuta-juta kitaran lentur sepanjang hayat perkhidmatan 15 hingga 25 tahun. Ini menjadikan rintangan lentur-keletihan — bukan kekuatan tegangan atau sifat dielektrik penebat sahaja — kriteria prestasi yang menentukan semasa spesifikasi dan perolehan kabel.

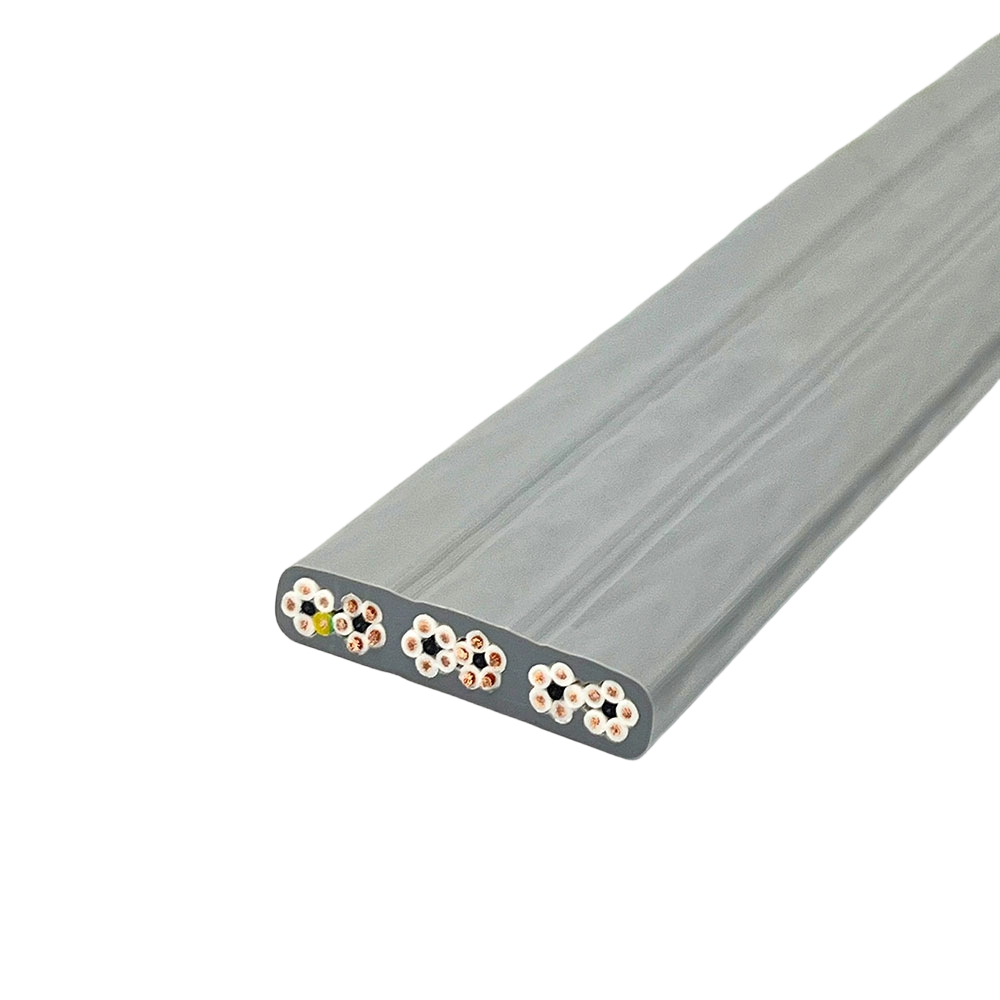

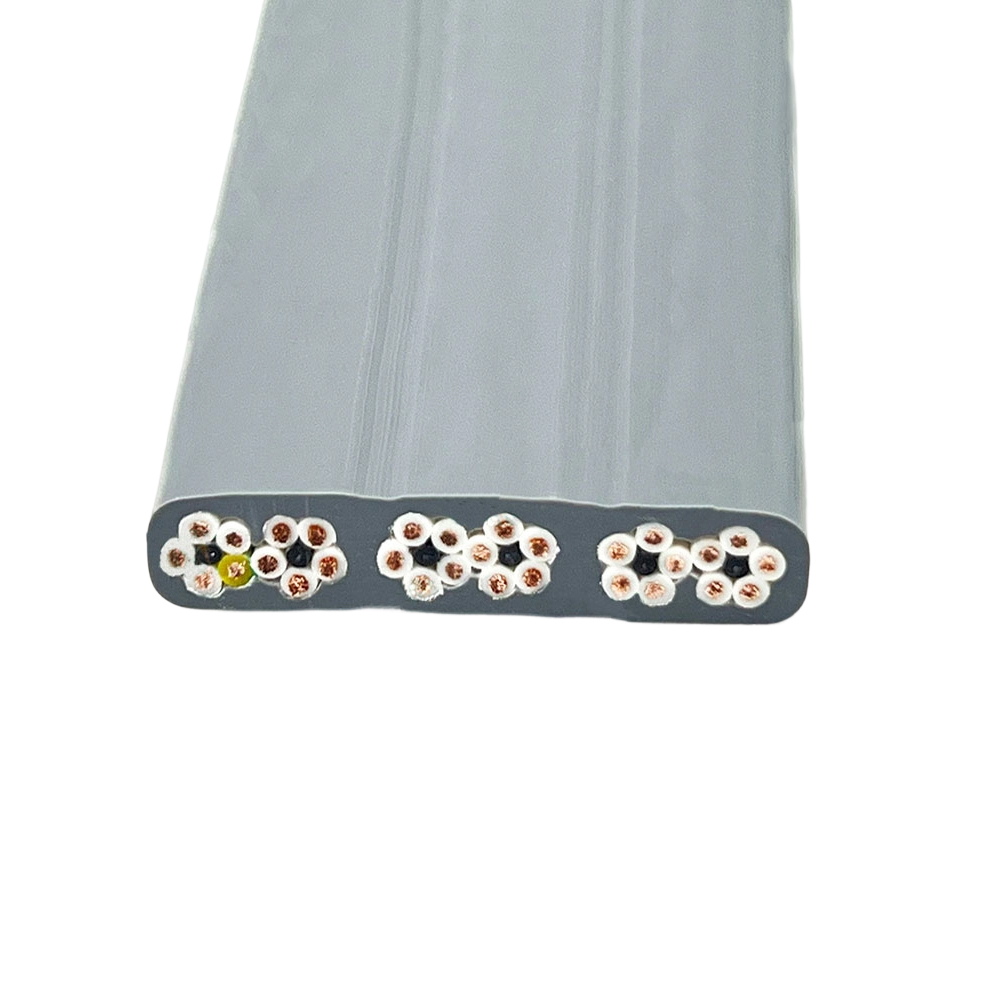

Jangka hayat lentur-keletihan terutamanya ditentukan oleh pembinaan untaian konduktor. Kabel rata bergerak menggunakan konduktor terkandas halus, biasanya Kelas 5 atau Kelas 6 setiap IEC 60228, yang terdiri daripada sejumlah besar wayar individu yang sangat nipis yang dipintal bersama. Konduktor Kelas 6 dengan keratan rentas 0.75 mm² boleh dibina daripada lebih 200 wayar individu setiap satu berdiameter kurang daripada 0.08 mm, berbanding dengan konduktor tegar Kelas 2 dengan keratan rentas yang sama menggunakan hanya 7 wayar. Terkandas halus ini mengedarkan tegasan lentur merentasi bilangan antara muka wayar yang jauh lebih besar, memanjangkan secara mendadak bilangan kitaran lentur yang boleh ditahan oleh konduktor sebelum wayar individu mula patah. Apabila konduktor terkandas halus digantikan dengan alternatif yang lebih kasar untuk mengurangkan kos, hayat flex jatuh dengan mendadak — selalunya mengikut urutan magnitud — manakala kabel mungkin masih lulus ujian elektrik statik, menjadikan kemerosotan tidak kelihatan sehingga kegagalan medan bermula.
Bahan penebat juga menyumbang kepada daya tahan lentur. Elastomer termoplastik (TPE) dan sebatian PVC yang dirumus khas yang digunakan dalam kabel perjalanan lif direka bentuk untuk kekal fleksibel merentas julat suhu yang luas tanpa retak atau mengeras. PVC tujuan am standard menjadi rapuh pada suhu rendah dan melembut secara berlebihan pada suhu tinggi, yang kedua-duanya mempercepatkan kelesuan penebat pada titik selekoh. Anhui Zhishang Cable Technology Co., Ltd. melayakkan sebatian penebat khusus untuk aplikasi lentur dinamik, mengesahkan prestasi melalui ujian kitaran lenturan piawai dan bukannya bergantung semata-mata pada lembaran data bahan.
Geometri Kabel Rata dan Cara Ia Mengawal Gelagat Gelung di Hoistway

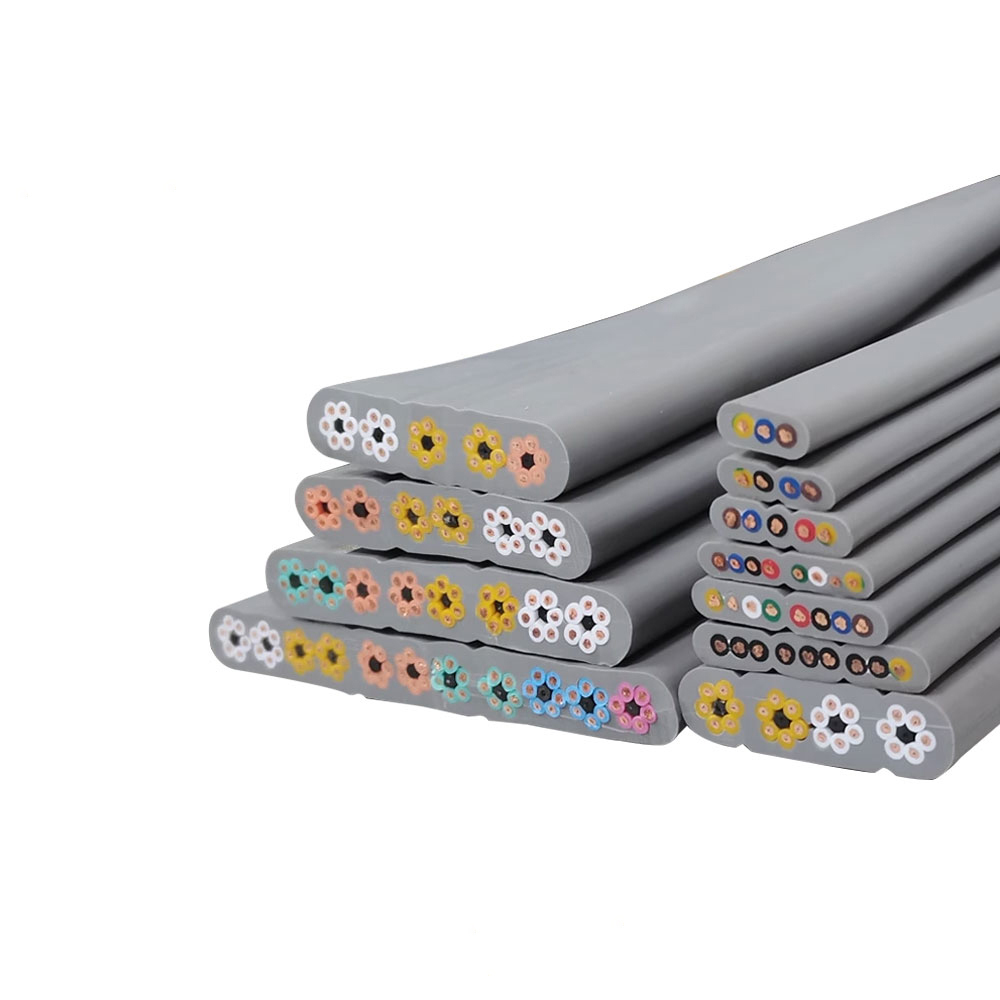

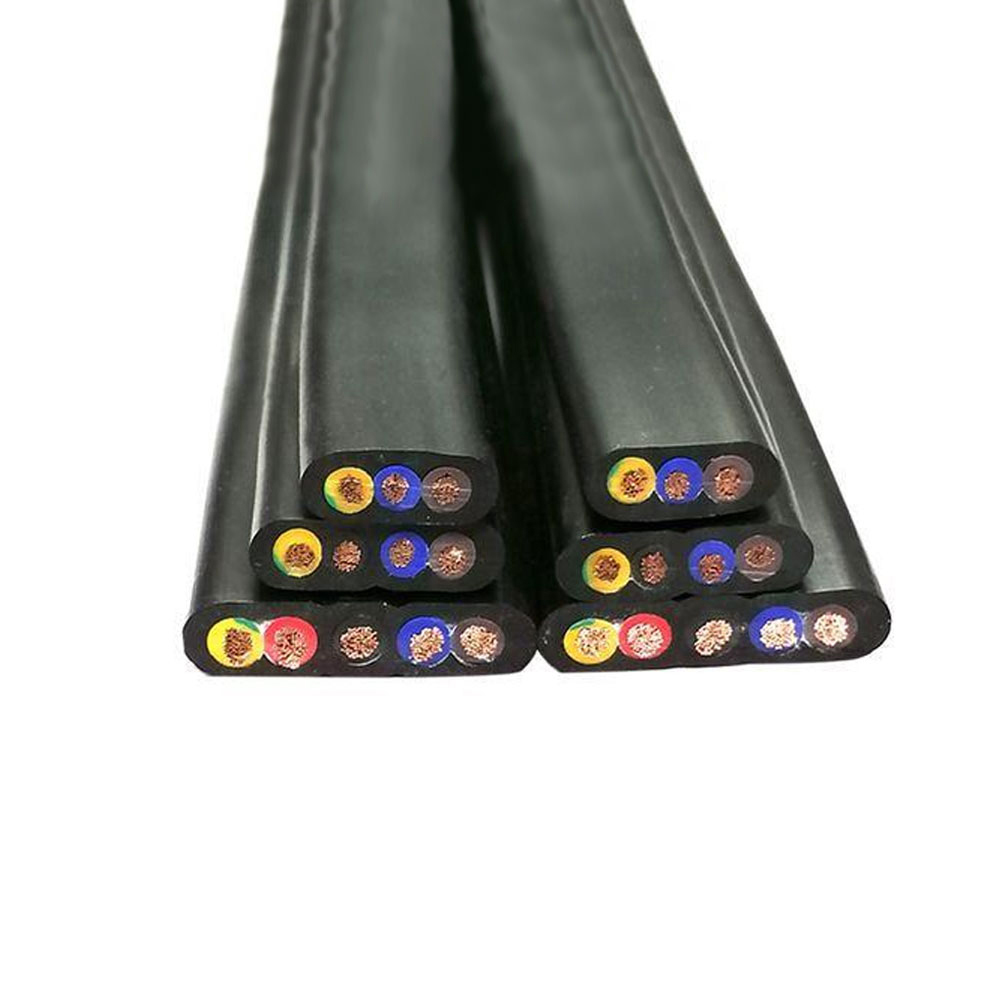

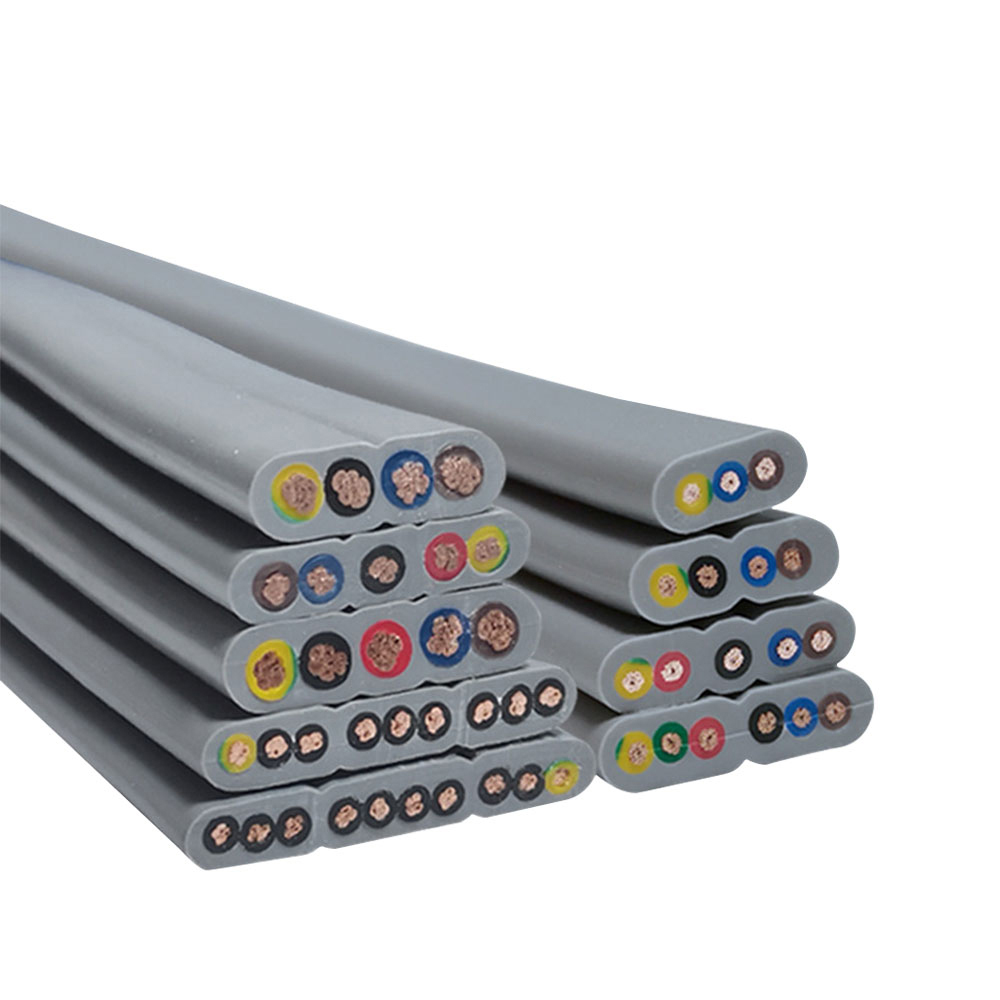

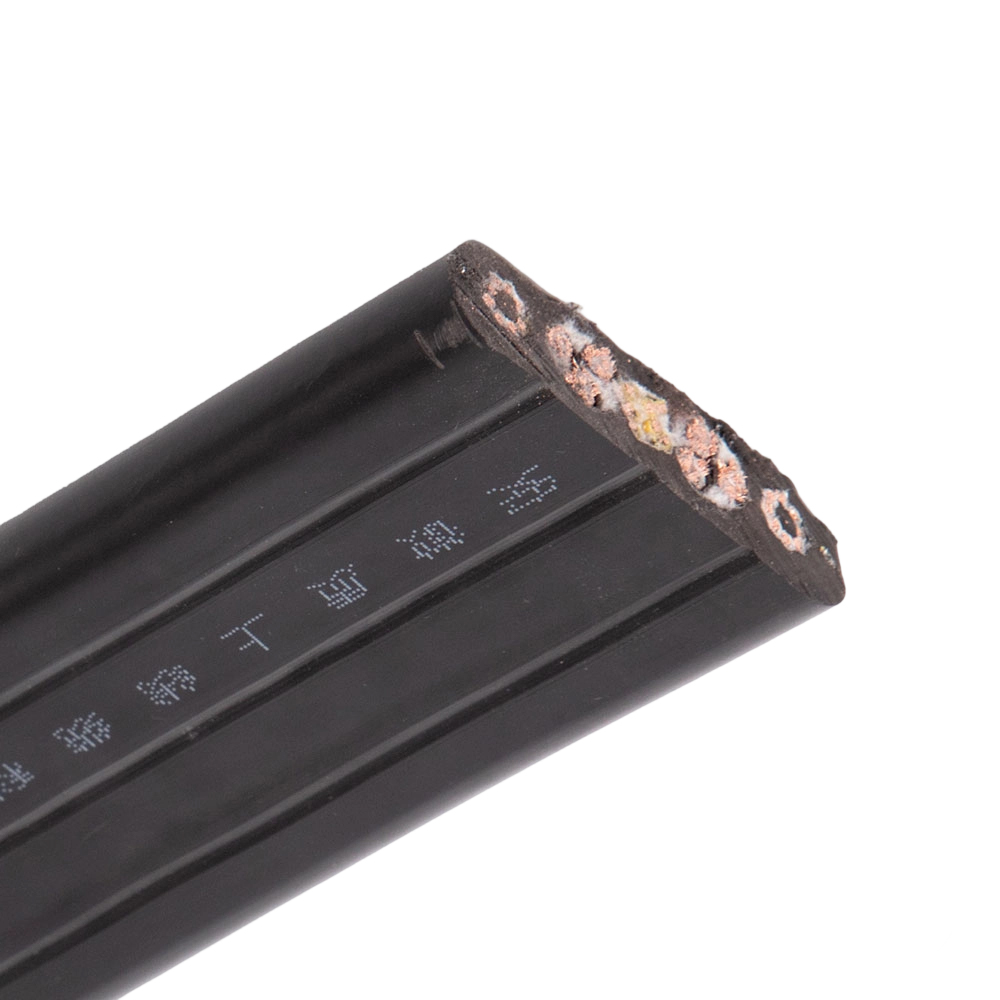

Keratan rentas rata bagi kabel perjalanan lif bukan sekadar kemudahan pembungkusan — ia adalah pilihan geometri yang disengajakan yang mengawal cara kabel itu tergantung, bengkok dan bergerak dalam alur angkat. Kabel rata membengkok lebih disukai dalam satu satah (merentasi dimensi sempitnya), yang memastikan gelung katenari stabil dan boleh diramal semasa lif bergerak. Paksi lentur terkawal ini menghalang kabel daripada berpusing, berpusing atau membentuk gelung tidak sekata yang boleh menyebabkannya bersentuhan dengan dinding alur angkat, pemberat atau kabel lain — kesemuanya adalah mod kegagalan yang lebih mudah terdedah kepada kabel perjalanan bulat dari semasa ke semasa.
Nisbah lebar kepada ketebalan kabel rata secara langsung mempengaruhi nisbah kekakuan antara paksi lentur dan kilasan. Kabel yang terlalu nipis berbanding lebarnya menjadi terlalu fleksibel dalam arah kilasan, membolehkan ia berpusing di bawah pengaruh beban asimetri atau arus udara dalam hoistway yang tinggi. Sebaliknya, kabel yang terlalu tebal berbanding lebarnya meningkatkan kekakuan lenturan pada satah lentur pilihan, yang meningkatkan tekanan pada pengapit ampaian dan boleh menyebabkan keletihan konduktor pramatang berhampiran titik lampiran. Pengilang kabel mesti mengimbangi keperluan bersaing ini melalui reka bentuk keratan rentas, dan spesifikasi dimensi yang diterbitkan harus dinilai dengan konteks fungsi ini dalam fikiran dan bukannya dianggap sebagai ciri fizikal sewenang-wenangnya.

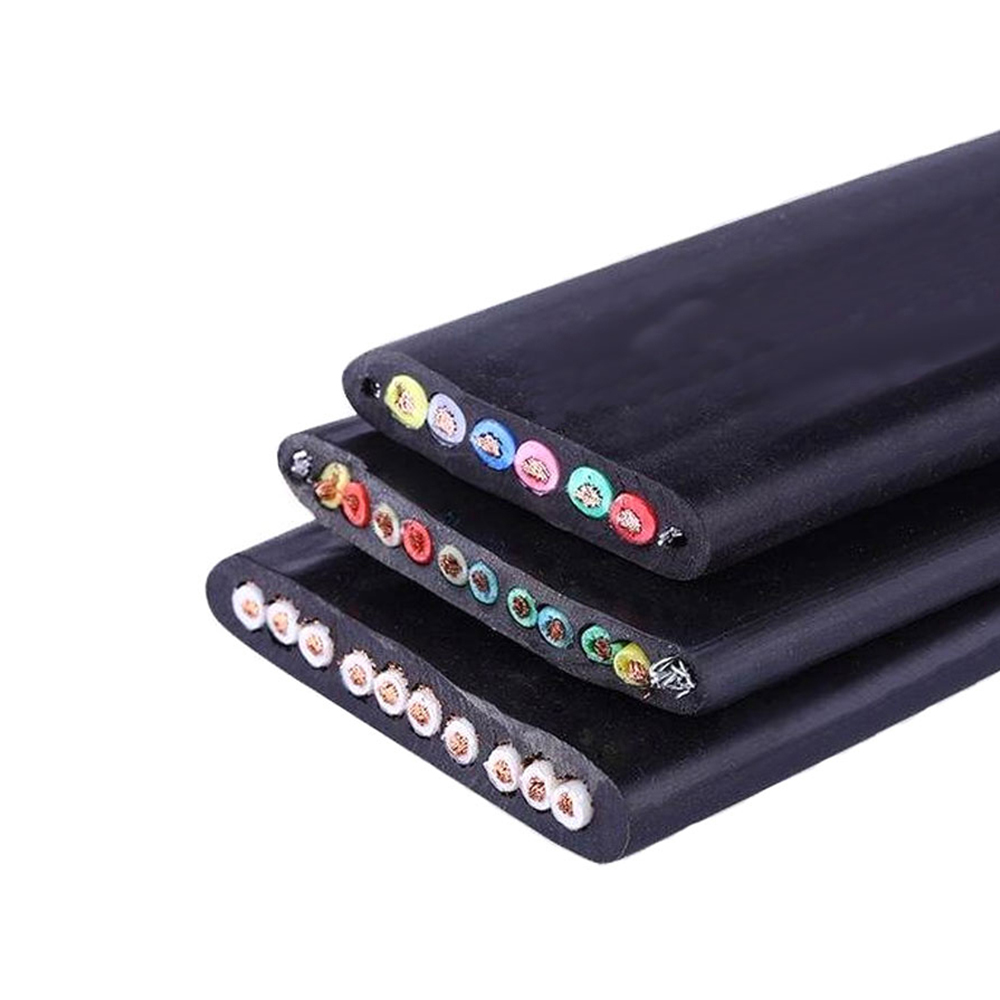

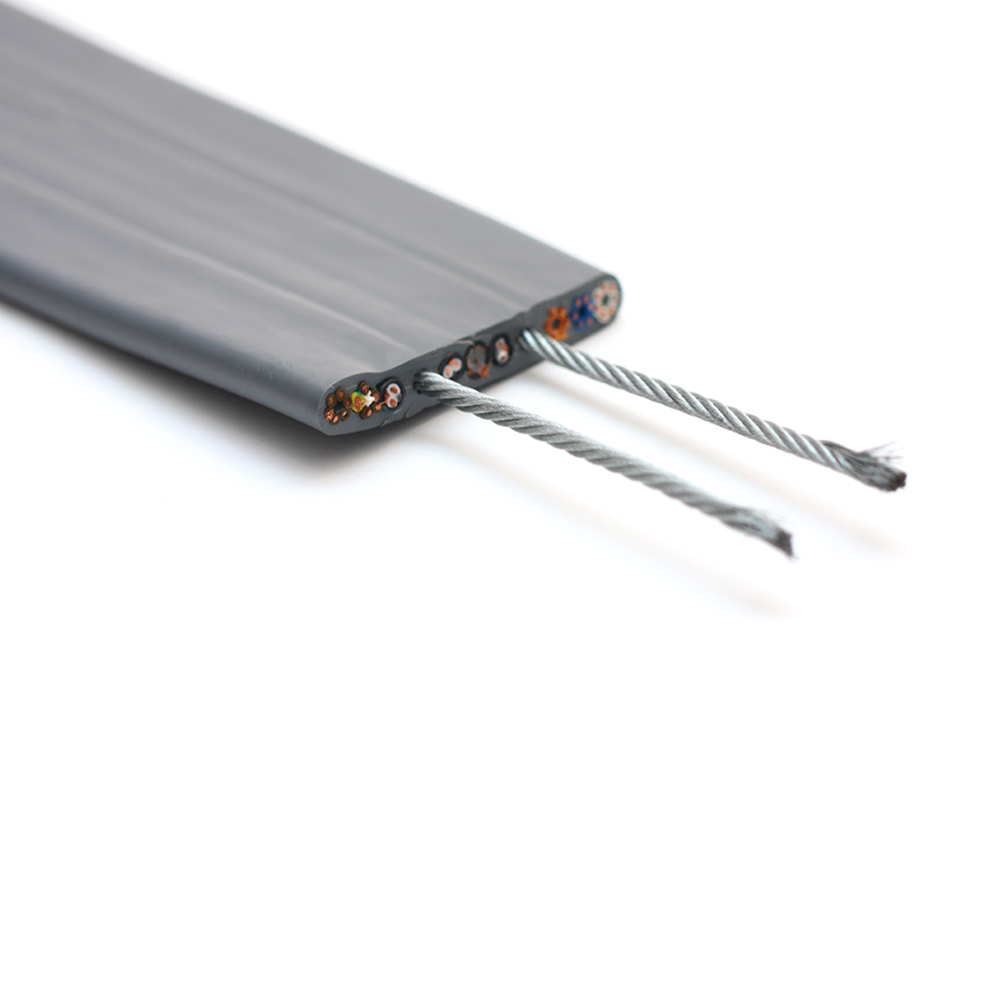

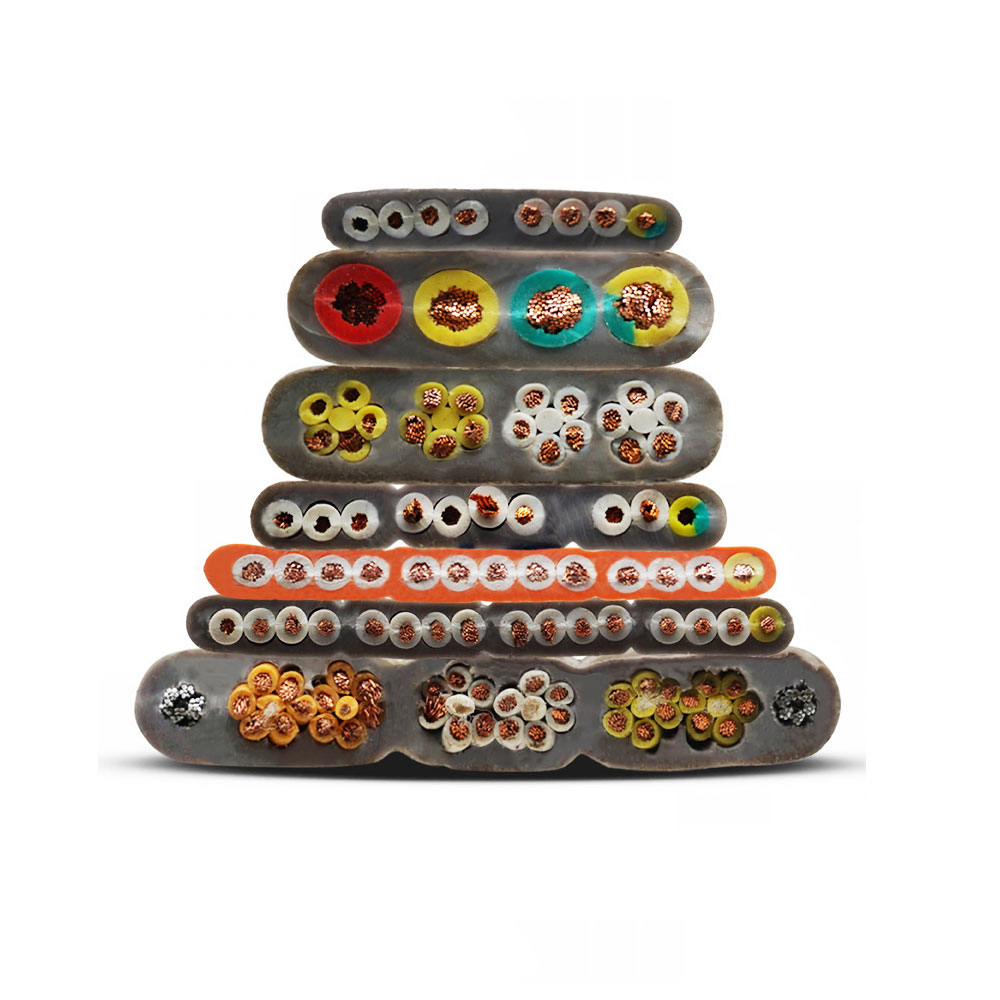

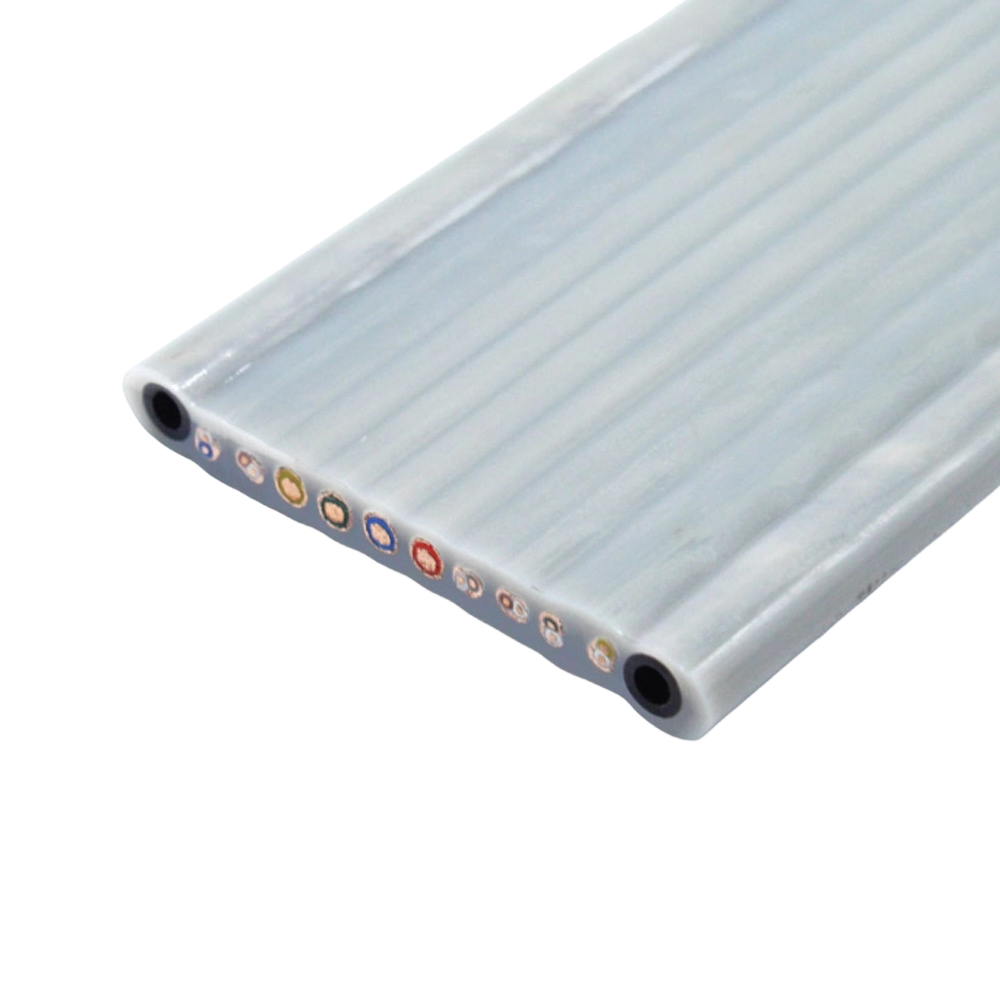

Untuk pemasangan bertingkat tinggi yang melebihi 100 meter perjalanan, langkah tambahan biasanya diperlukan untuk mengurus dinamik gelung. Elemen pengukuh keluli atau gentian kadangkala tertanam dalam kabel rata selari dengan konduktor, memberikan kekakuan membujur terkawal yang menghalang gelung kendur berlebihan sambil mengekalkan kelenturan melintang. Kedudukan elemen penguat ini dalam keratan rentas kabel mempengaruhi neutraliti lenturan - idealnya, ia harus diletakkan pada atau berhampiran paksi lentur neutral supaya ia membawa beban tegangan dan mampatan semasa digantung tanpa menambah tegasan lentur yang dialami oleh konduktor di sebelahnya.
Parameter Geometri Utama Yang Mempengaruhi Kestabilan Gelung Hoistway
- Nisbah lebar kepada ketebalan: Menentukan nisbah lenturan kepada kekakuan kilasan; mengawal sama ada kabel mengekalkan gelung satah tunggal yang stabil atau cenderung berpusing.
- Kedudukan titik tengah penggantungan: Titik lampiran gelung berbanding dengan panjang kabel mempengaruhi geometri gelung pada kedudukan kereta yang berbeza; pemilihan titik tengah yang salah menyebabkan kabel terseret pada lantai pit pada kedudukan rendah atau tarik tegang di bahagian atas perjalanan.
- Memperkukuh peletakan elemen: Pengisi keluli atau Kevlar menambah kekakuan membujur; jarak mereka dari paksi neutral mesti diminimumkan untuk mengelakkan menguatkan tegasan lentur dalam konduktor bersebelahan.
- Berat kabel per meter: Kabel yang lebih berat menghasilkan sag catenary yang lebih besar dan beban tegangan yang lebih tinggi pada pengapit ampaian; untuk jarak perjalanan yang jauh, pengurusan berat badan adalah sama pentingnya dengan kapasiti elektrik.
Komposisi Litar dalam Kabel Perjalanan Lif Moden: Melangkaui Kuasa dan Kawalan Mudah
Sistem lif kontemporari memerlukan kabel perjalanan untuk membawa campuran jenis litar yang semakin pelbagai dalam satu badan kabel rata. Pemasangan awal menggunakan kabel berasingan untuk kuasa dan kawalan, tetapi kabel rata bersepadu moden menggabungkan konduktor kuasa, pasangan isyarat kawalan, pasangan data komunikasi, dan dalam beberapa kes unsur sepaksi untuk isyarat video atau frekuensi tinggi — semuanya dalam satu kabel yang mesti mengekalkan pengasingan elektrik antara jenis litar sambil melentur berjuta-juta kali. Memahami perkara yang diperlukan oleh setiap jenis litar dari segi saiz konduktor, perisai dan pengasingan adalah penting untuk menilai sama ada spesifikasi kabel sepadan dengan permintaan sistem sebenar.
| Jenis Litar | Saiz Konduktor Biasa | Perisai Diperlukan | Fungsi Utama |
|---|---|---|---|
| Bekalan kuasa (lampu/kipas) | 1.0 – 2.5 mm² | Tidak | Pencahayaan kereta, pengudaraan, motor pintu |
| Litar keselamatan / kawalan | 0.75 – 1.5 mm² | Pilihan | Rantai keselamatan, pemilihan lantai, kawalan pintu |
| Komunikasi bersiri (CAN / RS485) | 0.5 – 0.75 mm² pasangan terpiuh | Ya (individu atau keseluruhan) | Bas data pengawal ke kereta |
| Video / interkom | Pasangan sepaksi atau terlindung | Ya (perisai sepaksi) | CCTV, interkom penumpang |
| Pembumian / konduktor PE | Sama dengan teras kuasa terbesar | T/A | Pembumian pelindung kerja logam kereta |
Perisai dalam kabel perjalanan rata memberikan cabaran kejuruteraan tertentu kerana perisai jalinan atau foil konvensional mengurangkan kelenturan dan menambah berat. Perisai pasangan individu menggunakan pita poliester alumin dengan wayar saliran ialah penyelesaian praktikal untuk pasangan data dan komunikasi dalam kabel pengembaraan — ia memberikan pengecilan EMI yang mencukupi tanpa mengeraskan kabel dengan ketara atau meningkatkan keratan rentasnya. Perisai keseluruhan bagi keseluruhan berkas kabel adalah kurang biasa dalam aplikasi kabel perjalanan kerana ia akan mencipta elemen tegar yang menjalankan lebar kabel penuh, merendahkan prestasi lenturan. Seperti yang telah ditemui oleh Zhishang Cable melalui pengalaman pengeluaran, kedudukan pasangan terlindung dalam keratan rentas kabel rata juga penting: meletakkannya di tengah profil rata dan bukannya di tepi mengurangkan ketegangan lentur yang mereka alami dan memanjangkan integriti pelindung sepanjang hayat perkhidmatan kabel.
Amalan Reka Bentuk dan Pemasangan Pengapit Suspensi Yang Menentukan Kebolehpercayaan Jangka Panjang
Pengapit penggantungan — perkakasan yang menyambungkan kabel kembara ke kereta lif dan ke pendakap titik tengah alur angkat — ialah lokasi tunggal di mana kabel beralih daripada elemen dinamik gantung ke titik lampiran tetap. Peralihan ini mewujudkan kepekatan tegasan yang menyumbang kepada bahagian yang tidak seimbang bagi kegagalan kabel perjalanan. Reka bentuk pengapit yang buruk atau amalan pemasangan yang salah pada ketika ini boleh menyebabkan keletihan konduktor, lelasan penebat dan keretakan jaket dalam sebahagian kecil daripada hayat perkhidmatan reka bentuk kabel, tidak kira sejauh mana kabel itu sendiri dihasilkan.
Pengapit penggantungan yang direka dengan betul mengagihkan daya pengapit secara sama rata pada lebar kabel penuh tanpa mencubit kumpulan konduktor individu. Pengapit yang menggunakan beban titik atau tekanan tidak sekata mencipta penguatan lenturan setempat — kabel melentur secara mendadak pada tepi pengapit dan bukannya beralih secara beransur-ansur ke bahagian gantung. Ini secara mendadak mempercepatkan keletihan konduktor pada bahagian yang diapit. Pengapit juga harus menyediakan jejari selekoh terkawal pada titik keluar kabel, membimbing kabel ke dalam katenari gantung bebas dan bukannya membenarkan ia keluar pada sudut tajam. Banyak pengapit yang tersedia secara komersial termasuk jejari yang terbentuk atau but pelega terikan untuk tujuan ini; pemasangan yang menggunakan perkakasan pengapit yang diubahsuai tanpa ciri ini adalah punca biasa kegagalan pramatang.
Panjang pemasangan dan kedudukan titik tengah adalah sama berbangkit. Gelung gantung bebas kabel mestilah bersaiz supaya pada kedudukan kereta paling rendah, gelung kendur minimum kekal tanpa kabel menyentuh lantai lubang; dan pada kedudukan kereta tertinggi, gelung tidak menjadi terlalu ketat sehingga menarik kabel di bawah ketegangan membujur. Pengilang biasanya menyediakan garis panduan pengiraan jarak perjalanan ke panjang kabel, tetapi ini mesti mengambil kira geometri alur angkat yang sebenar, kedudukan pendakap pertengahan alur angkat berbanding julat perjalanan kereta dan sebarang pengimbangan antara titik lampiran kereta dan pendakap alur angkat. Ralat dalam mana-mana parameter ini diterjemahkan terus kepada corak tegasan tidak normal yang memendekkan hayat kabel, menjadikan pengiraan prapemasangan sebagai langkah yang perlu dan bukannya penambahbaikan pilihan.
