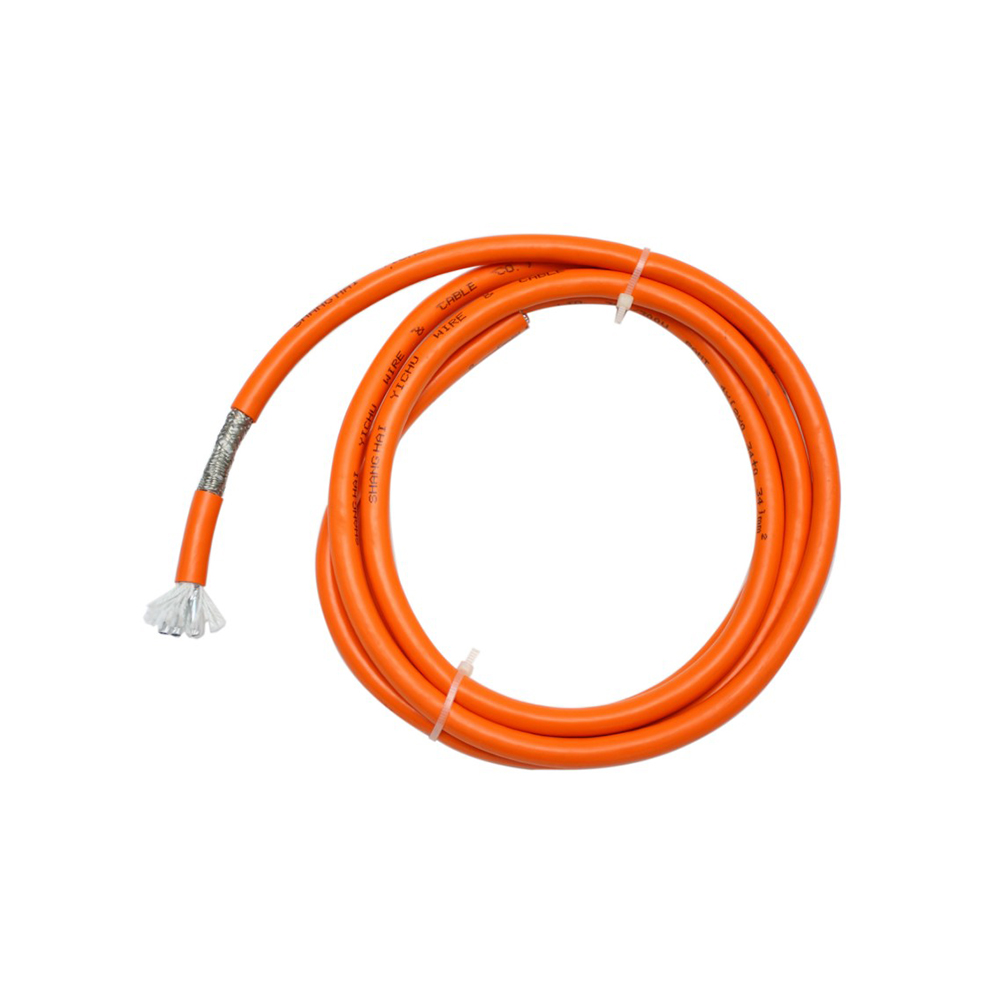

Bagaimana Integriti Isyarat Merosot dalam Kabel Komputer Berkelajuan Tinggi dan Parameter Pembinaan Mengawalnya

Dalam prestasi tinggi kabel komputer beroperasi pada kadar data berbilang gigabit, integriti isyarat bukanlah satu harta yang boleh diukur tetapi hasil agregat daripada empat mekanisme degradasi yang saling bergantung — pengecilan, pantulan, crosstalk dan penukaran mod — setiap satunya dikawal oleh parameter pembinaan tertentu pada peringkat pembuatan. Memahami cara setiap mekanisme bermula membolehkan jurutera mengenal pasti atribut pembinaan kabel yang benar-benar penting untuk kadar data tertentu dan yang merupakan perbezaan pemasaran tanpa kepentingan fungsi pada frekuensi sasaran.

Pengecilan meningkat dengan kekerapan disebabkan oleh kesan kulit dalam konduktor dan kehilangan dielektrik dalam penebat, seperti yang diterangkan oleh spesifikasi kehilangan sisipan kabel. Pada 10 Gbps (kira-kira 5 GHz frekuensi Nyquist untuk isyarat NRZ), kehilangan sisipan pada kabel 1 meter dikuasai oleh kehilangan dielektrik jika penebat polietilena berbuih tidak digunakan — PE pepejal mempunyai tangen kehilangan kira-kira 0.0002, manakala PVC mempunyai tangen kehilangan 250 kali lebih tinggi. Untuk kabel yang bertujuan untuk beroperasi pada 25 Gbps atau ke atas, peratusan berbuih dielektrik penebat menjadi parameter pembuatan kritikal: setiap peningkatan 10% dalam pecahan lompang buih mengurangkan pemalar dielektrik berkesan sebanyak kira-kira 0.08 dan mengurangkan tangen kehilangan secara berkadar, memanjangkan panjang kabel yang boleh digunakan secara bermakna pada kadar data tertentu.

Pantulan timbul pada ketakselanjaran impedans — mana-mana titik di sepanjang kabel di mana impedans ciri menyimpang daripada nilai nominalnya. Sumber pengilangan utama bagi variasi impedans ialah kesipian penebat: jika dinding penebat lebih tebal pada satu sisi konduktor daripada yang lain, galangan ciri tempatan berbeza-beza apabila pasangan konduktor berputar melalui lilitannya. Ini menghasilkan variasi impedans berkala pada frekuensi lay twist, yang menjana puncak kehilangan pulangan struktur pada frekuensi tertentu sepadan dengan harmonik panjang lay. Kabel dengan panjang letak twist 15 mm menghasilkan resonans kehilangan pulangan struktur pada kira-kira 10 GHz — terus dalam jalur operasi aplikasi 10GBase-T dan PCIe Gen 4. Mengawal kesipian penebat hingga di bawah ±5% ketebalan dinding nominal, melalui reka bentuk cetakan ketepatan dan penstabilan tekanan cair dalam proses penyemperitan, adalah langkah balas pembuatan terhadap kehilangan pulangan struktur.

Penjanaan Kabel USB dan Perubahan Kejuruteraan yang Diperlukan pada Setiap Peningkatan Prestasi

Setiap generasi USB memerlukan perubahan asas dalam pembinaan kabel — bukan hanya toleransi yang lebih ketat pada reka bentuk yang sama. Perkembangan daripada USB 2.0 kepada USB4 mewakili peningkatan 1,000 kali ganda dalam kadar data (480 Mbps kepada 40 Gbps), dan pembinaan kabel yang diperlukan pada setiap hujung julat ini berkongsi hampir tiada ciri reka bentuk yang sama selain daripada bahan konduktor.

Had panjang pasif untuk kabel USB4 Gen 3×2 (40 Gbps) patut diberi perhatian khusus. Had pasif 0.8 meter bukan spesifikasi keselamatan tetapi had integriti isyarat: melebihi panjang ini, kehilangan sisipan dan pencongan antara pasangan terkumpul ke tahap yang melebihi keupayaan penyamaan penerima. Pengilang kabel yang memanjangkan jangkauan pasif melebihi 0.8 meter pada 40 Gbps mesti membenamkan pemasa semula aktif atau IC penyama linear dalam pemasangan kabel — biasanya dalam satu atau kedua-dua perumah penyambung — yang mengimbangi pengecilan bergantung pada frekuensi kabel. Unsur aktif ini menambah kos, memerlukan kuasa (diambil daripada bas penghantaran kuasa USB), menjana haba yang mesti dilesapkan dalam perumahan penyambung dan memperkenalkan kependaman. Kabel berlabel "USB4 40 Gbps 2 meter" yang tidak mendedahkan komponen aktifnya atau tidak mengeluarkan kuasa daripada VBUS apabila disambungkan harus dilihat dengan keraguan, kerana prestasi 40 Gbps pasif pada 2 meter tidak boleh dicapai dengan mana-mana gabungan bahan konduktor dan penebat yang tersedia pada masa ini.

Intra-Pair dan Inter-Pair Skew: Mengapa Ralat Pemasaan dalam Pasangan Berbeza Hadkan Kadar Data Maksimum

Skew ialah perbezaan masa antara isyarat yang sepatutnya tiba serentak, dan dalam prestasi tinggi kabel komputer ia menjelma pada dua tahap — dalam pasangan pembezaan (skew intra-pair) dan antara pasangan yang berbeza (skew antara pasangan). Kedua-dua jenis merendahkan integriti isyarat, tetapi melalui mekanisme yang berbeza, dan masing-masing dikawal oleh parameter pembuatan yang berbeza.

Pencongan antara pasangan — perbezaan lengah perambatan antara konduktor " " dan "–" bagi pasangan pembezaan tunggal — timbul terutamanya daripada asimetri geometri antara dua konduktor. Jika satu konduktor dalam sepasang mempunyai diameter pecahan yang lebih besar, dinding penebat sedikit lebih tebal, atau diletakkan secara sistematik lebih dekat dengan pusat kabel daripada pasangannya, ia mengalami halaju perambatan yang sedikit berbeza daripada rakan kongsinya. Halaju perambatan dalam kabel ialah v = c/√(εeff), di mana εeff ialah pemalar dielektrik berkesan bagi penebat yang mengelilingi konduktor — sebarang asimetri dalam persekitaran dielektrik antara dua konduktor sepasang menghasilkan perbezaan halaju perambatan dan oleh itu pencongan intra-pasangan. Pada 40 Gbps (UI 25 ps untuk isyarat NRZ), walaupun 1 ps/m pencongan intra-pasangan terkumpul pada kabel 1 meter menduduki 4% daripada selang unit, meninggalkan margin yang sangat kecil untuk jam penerima dan litar pemulihan data untuk mencuba mata data yang masuk dengan betul. Spesifikasi USB4 Gen 3×2 mengehadkan kecondongan intra-pasangan kepada 3 ps/m, yang memerlukan padanan diameter konduktor dalam ±0.5% dan kesipian dinding penebat di bawah ±3% merentasi panjang kabel penuh.

Pencongan antara pasangan — perbezaan kelewatan perambatan antara pasangan berasingan yang membawa isyarat berkaitan — menjadi kritikal dalam protokol yang menggunakan berbilang lorong secara selari, seperti PCIe, HDMI 2.1 dan DisplayPort 2.0. Dalam protokol ini, perkataan data berbilang lorong dipecah merentas pasangan, dan cip penerima mesti menjajarkan semua lorong untuk membina semula data asal. Penerima menggunakan litar pampasan pencong lorong ke lorong untuk mengimbangi pencongan antara pasangan, tetapi pampasan ini mempunyai julat terhingga — biasanya 20–64 UI untuk penerima PCIe Gen 5. Jika pencongan antara pasangan dalam pemasangan kabel melebihi julat pampasan penerima, pautan tidak boleh ditubuhkan, walaupun setiap lorong individu mempunyai kualiti isyarat yang boleh diterima. Skew antara pasangan dikawal terutamanya dengan memadankan panjang elektrik semua pasangan data dalam kabel — memastikan setiap pasangan mempunyai pemalar dielektrik berkesan dan panjang laluan fizikal yang sama. Ini dicapai melalui panjang letak yang dipadankan, pemalar dielektrik penebat dipadankan merentas semua pasangan (memerlukan kelikatan sebatian penebat yang konsisten semasa penyemperitan), dan penghalaan pasangan padanan panjang dalam pemasangan kabel.

Teknologi Kabel Optik Aktif: Bila dan Mengapa Kabel Komputer Tembaga Mencapai Had Fizikalnya

Kabel komputer berprestasi tinggi berasaskan tembaga menghadapi had fizikal asas: apabila kadar data meningkat, kesan kulit dan kehilangan dielektrik meningkat secara berkadar, mengurangkan panjang kabel pasif maksimum yang boleh menyokong kadar data tertentu. Untuk 100 Gbps dan ke atas, had ini menjadi kekangan praktikal pada panjang kabel yang berkaitan dengan pendawaian rak pusat data (3–5 meter) dan sambungan rak silang (10–30 meter). Kabel optik aktif (AOC) — yang menggunakan antara muka elektrik tembaga standard di kedua-dua hujung tetapi menukar isyarat kepada optik dalam penyambung penyambung untuk penghantaran melalui gentian optik — memintas had ini dengan menggunakan medium penghantaran (ringan dalam gentian) dengan pengecilan yang boleh diabaikan bagi setiap meter pada jarak pusat data.

Penukaran optik-ke-elektrik dalam AOC berlaku pada IC pemacu VCSEL (laser pemancar permukaan rongga menegak) dalam penyambung pemancar dan pada pengesan foto dalam penyambung penerima. Kabel kuprum antara port peralatan dan pemacu VCSEL biasanya kurang daripada 10–15 mm — cukup pendek sehingga kehilangan tembaga boleh diabaikan tanpa mengira kadar data. Seni bina ini membolehkan AOC mempersembahkan antara muka elektrik standard (SFP , QSFP28, QSFP-DD, atau faktor bentuk lain) kepada peralatan hos sambil memanjangkan panjang pautan berkesan secara telus kepada 50–100 meter atau lebih, bergantung pada jenis gentian dan panjang gelombang optik. Dari perspektif peralatan hos, AOC tidak dapat dibezakan daripada kabel pasang terus (DAC) tembaga pasif — tiada konfigurasi pemacu atau perubahan lapisan pautan diperlukan.

Pertukaran yang mengawal pilihan antara DAC tembaga pasif, kabel tembaga aktif dan AOC dalam aplikasi pusat data diringkaskan merentas tiga dimensi utama:

• Julat panjang: DAC kuprum pasif adalah optimum untuk 0–3 meter pada 100 Gbps dan 0–1 meter pada 400 Gbps. Kabel kuprum aktif memanjangkan jangkauan pasif kepada 5–7 meter pada 100 Gbps. AOC menyokong 1–100 meter (dan hingga 300 meter dengan gentian mod tunggal), menjadikannya satu-satunya pilihan yang berdaya maju untuk sambungan rentas lorong dan antara rak pada 400 Gbps dan ke atas.
• Penggunaan kuasa: DAC kuprum pasif tidak menggunakan kuasa dalam pemasangan kabel itu sendiri (hanya pada transceiver). Kuprum aktif menggunakan 0.5–1.5 W setiap hujung dalam elektronik yang dibenamkan kabel. AOC menggunakan 1.0–3.0 W setiap hujung dalam litar pemacu dan pengesan foto VCSEL. Dalam pusat data dengan 10,000 pautan aktif, perbezaan kuasa antara DAC pasif dan AOC boleh mewakili 20–30 kW beban haba tambahan yang memerlukan kapasiti penyejukan.
• Kebolehbaikan dan fleksibiliti: DAC kuprum pasif boleh ditamatkan semula dalam medan jika penyambung rosak; kabel itu sendiri tidak mempunyai komponen yang boleh gagal secara bebas daripada kerosakan fizikal. Pemasangan AOC tidak boleh dibaiki — VCSEL, IC pemacu atau sambungan gentian yang gagal memerlukan penggantian keseluruhan pemasangan kabel. Kabel AOC juga lebih terdedah kepada pelanggaran jejari lentur berbanding kabel tembaga, kerana had jejari lentur gentian (biasanya 30 mm untuk gentian berbilang mod OM3/OM4) adalah lebih ketat berbanding kabel komputer tembaga.

Spesifikasi Kabel PCIe dari Gen 3 hingga Gen 6: Apakah Perubahan Antara Generasi dan Mengapa

PCI Express telah berkembang melalui enam generasi dengan kadar data berganda pada setiap langkah, dan setiap peralihan generasi memerlukan perubahan pembinaan kabel untuk mengekalkan integriti isyarat dalam margin pematuhan spesifikasi. Tidak seperti kabel rangkaian di mana kabel adalah medium penghantaran isyarat utama, kabel PCIe menyambungkan slot pengembangan atau kad tambahan di mana kabel adalah satu segmen saluran yang lebih panjang termasuk surih PCB, penyambung dan vias — menjadikan belanjawan kehilangan sisipan kabel hanya sebahagian kecil daripada jumlah belanjawan saluran.

PCIe Gen 3 (8 GT/s setiap lorong) menetapkan jumlah had kehilangan sisipan saluran sebanyak 20 dB pada 4 GHz (frekuensi Nyquist untuk isyarat NRZ 8 GT/s). Untuk segmen kabel dalam saluran ini, peruntukan praktikal ialah 8–10 dB, membenarkan panjang kabel 1–2 meter dengan binaan pasangan terpintal berperisai foil yang direka bentuk dengan baik menggunakan penebat PE pepejal. Skim pengekodan (128b/130b) yang diperkenalkan pada Gen 3 meningkatkan kecekapan pengekodan tetapi tidak mengubah kekerapan Nyquist berbanding dengan kadar talian.

PCIe Gen 4 (16 GT/s) menggandakan kekerapan Nyquist kepada 8 GHz, kira-kira menggandakan kehilangan sisipan untuk panjang kabel yang sama kerana kedua-dua kehilangan kesan kulit konduktor (berkadar dengan √f) dan kehilangan dielektrik (berkadar dengan f) meningkat. Untuk mengekalkan kehilangan pemasukan segmen kabel dalam peruntukan yang dikurangkan, penebat PE berbuih menjadi wajib secara berkesan untuk kabel yang lebih panjang daripada 0.5 meter pada Gen 4, kerana PE pepejal menghasilkan kehilangan pemasukan 15–20% lebih tinggi pada 8 GHz daripada pembinaan PE berbuih yang setara. PCIe Gen 5 (32 GT/s, 16 GHz Nyquist) menolak keperluan kehilangan pemasukan kabel ke tahap di mana PCIe SIG mengeluarkan OCuLink dan Spesifikasi Kabel PCIe v2.0 yang mentakrifkan keperluan kabel aktif, mengakui bahawa panjang kabel pasif melebihi 1 meter pada 32 GT/s memerlukan penyaman isyarat terbenam untuk mengekalkan pematuhan.

PCIe Gen 6 memperkenalkan pengekodan PAM4 (4-level pulse amplitud modulation) sebagai ganti NRZ, yang mengurangkan separuh kekerapan Nyquist yang diperlukan untuk kadar data tertentu (64 GT/s dengan PAM4 mempunyai Nyquist 16 GHz yang sama dengan NRZ 32 GT/s). Pengekodan ini mengubah sebahagian keperluan kehilangan pemasukan kabel, tetapi memperkenalkan keperluan kelinearan: PAM4 menggunakan empat tahap isyarat dan bukannya dua, dan ketaklinearan dalam tindak balas frekuensi kabel menyebabkan ketinggian mata pada tahap isyarat berbeza menjadi tidak sama, mengurangkan margin hingar untuk bukaan mata dalam. Kabel komputer berprestasi tinggi untuk PCIe Gen 6 mesti memenuhi bukan sahaja had kehilangan sisipan tetapi juga had pada variasi kelewatan kumpulan (pergantungan frekuensi halaju perambatan isyarat), yang memperkenalkan herotan amplitud ke fasa yang mempengaruhi prestasi PAM4 secara tidak seimbang.

Pilihan Bahan Konduktor untuk Kabel Komputer Berkelajuan Tinggi: Aluminium Bersalut Tembaga dan Tembaga Bersalut Perak Berbanding

Bahan konduktor dalam kabel komputer berprestasi tinggi adalah spesifikasi yang lebih bernuansa daripada yang kelihatan. Kuprum ialah garis dasar universal, tetapi dua binaan konduktor yang diubah suai — aluminium bersalut tembaga (CCA) dan tembaga bersalut perak (SPC) — digunakan dalam konteks tertentu, dan pertukaran prestasi mereka kurang difahami dalam amalan perolehan umum.

Aluminium Bersalut Tembaga (CCA)

Konduktor CCA terdiri daripada teras aluminium yang disalut dengan lapisan luar nipis tembaga. Ketebalan lapisan kuprum biasanya 10–15% daripada jejari konduktor. CCA menawarkan pengurangan berat dan kos yang ketara berbanding kuprum pepejal — ketumpatan aluminium ialah 2.7 g/cm³ berbanding 8.9 g/cm³ untuk kuprum, jadi konduktor CCA adalah lebih kurang 40–45% lebih ringan bagi setiap unit panjang. Pada frekuensi tinggi di mana kesan kulit mengehadkan arus ke permukaan konduktor, CCA pada asasnya berkelakuan serupa dengan kuprum pepejal: kedalaman kulit pada 1 GHz dalam tembaga adalah lebih kurang 2 μm, yang jauh lebih nipis daripada ketebalan pelapisan kuprum dalam konduktor CCA praktikal. Atas sebab ini, CCA secara teknikal boleh diterima untuk konduktor isyarat frekuensi tinggi di mana ketumpatan arus tertumpu pada lapisan pelapisan kuprum. Had CCA timbul dalam aplikasi DC dan frekuensi rendah di mana arus menembusi keratan rentas konduktor penuh: kekonduksian aluminium adalah lebih kurang 61% berbanding kuprum, jadi konduktor CCA mempunyai rintangan DC yang lebih tinggi daripada kuprum pepejal diameter yang sama. Untuk konduktor kuasa dalam kabel komputer (USB VBUS, kuasa tambahan PCIe), rintangan DC yang lebih tinggi bermakna kejatuhan voltan yang lebih besar dan pemanasan I²R yang lebih tinggi pada arus undian — menjadikan kuprum pepejal lebih disukai untuk konduktor kuasa dalam kabel yang sama di mana konduktor data CCA mungkin boleh diterima.

Kuprum Bersalut Perak (SPC)

Perak mempunyai kekonduksian yang lebih tinggi sedikit daripada kuprum (6.30 × 10⁷ S/m lwn. 5.96 × 10⁷ S/m), dan ciri permukaan unggulnya — oksida perak bersifat konduktif, tidak seperti oksida tembaga — menjadikan penyaduran perak bermanfaat pada frekuensi yang sangat tinggi di mana arus mengalir dalam lapisan permukaan yang sangat nipis. Kelebihan praktikal utama penyaduran perak dalam kabel komputer frekuensi tinggi bukanlah peningkatan kekonduksian marginal tetapi pencegahan pembentukan oksida kuprum pada permukaan konduktor. Kuprum oksida ialah semikonduktor dengan kekonduksian yang jauh lebih rendah daripada kuprum logam; apabila pengoksidaan permukaan konduktor berlangsung, rintangan kedalaman kulit yang berkesan meningkat melebihi nilai yang diramalkan daripada kekonduksian kuprum pukal, menyebabkan kehilangan sisipan yang lebih tinggi daripada yang ditentukan untuk kabel. Penyaduran perak, dengan menyediakan lapisan permukaan kalis pengoksidaan, mengekalkan rintangan permukaan konduktor pada nilai reka bentuk sepanjang hayat perkhidmatan kabel. Faedah ini paling ketara dalam kabel yang disimpan untuk tempoh yang lama sebelum digunakan atau beroperasi dalam persekitaran yang lembap atau agak menghakis. Untuk kabel yang digunakan serta-merta selepas pembuatan dalam persekitaran yang bersih, perbezaan antara konduktor tembaga bersalut perak dan terdedah boleh diukur tetapi biasanya kecil berbanding dengan had spesifikasi kehilangan sisipan.

Bagaimana Spesifikasi Kabel Komputer OEM Harus Ditulis untuk Mengelakkan Kekurangan Prestasi dalam Pengeluaran

Spesifikasi kabel komputer OEM tersuai yang memfokuskan secara eksklusif pada parameter elektrik — impedans, kehilangan sisipan, crosstalk — tanpa menyatakan atribut pembinaan asas yang menghasilkan parameter tersebut mewujudkan masalah pengesahan: kabel boleh memenuhi spesifikasi elektrik yang diukur pada kumpulan sampel sambil menggunakan pilihan pembinaan yang akan menghasilkan prestasi luar spesifikasi di bawah keadaan pengeluaran yang berbeza atau selepas penuaan. Spesifikasi OEM yang mantap mentakrifkan kedua-dua parameter prestasi elektrik yang boleh diukur dan kekangan pembinaan yang memastikan parameter tersebut dikekalkan merentas kumpulan pengeluaran dan sepanjang hayat perkhidmatan.

Parameter pembinaan berikut harus dinyatakan secara eksplisit dalam spesifikasi OEM kabel komputer berprestasi tinggi, dan bukannya diserahkan kepada budi bicara pengilang:

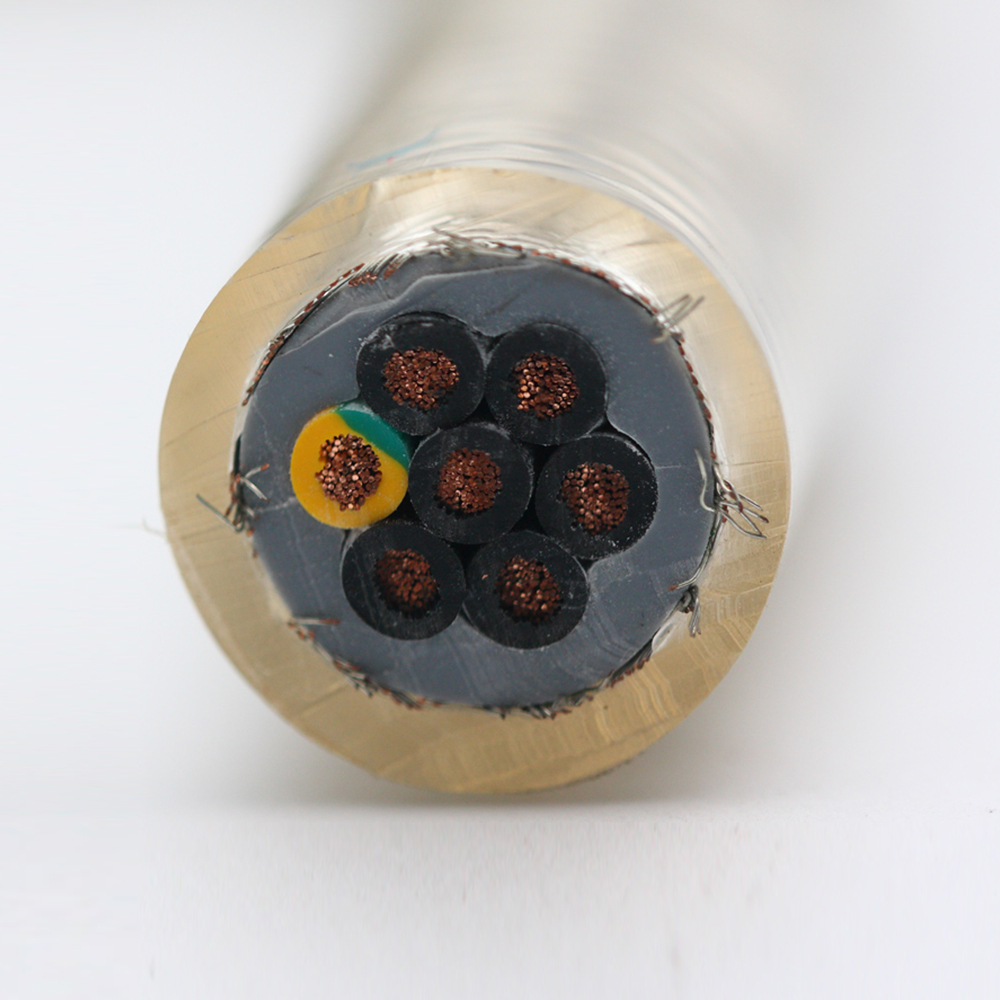

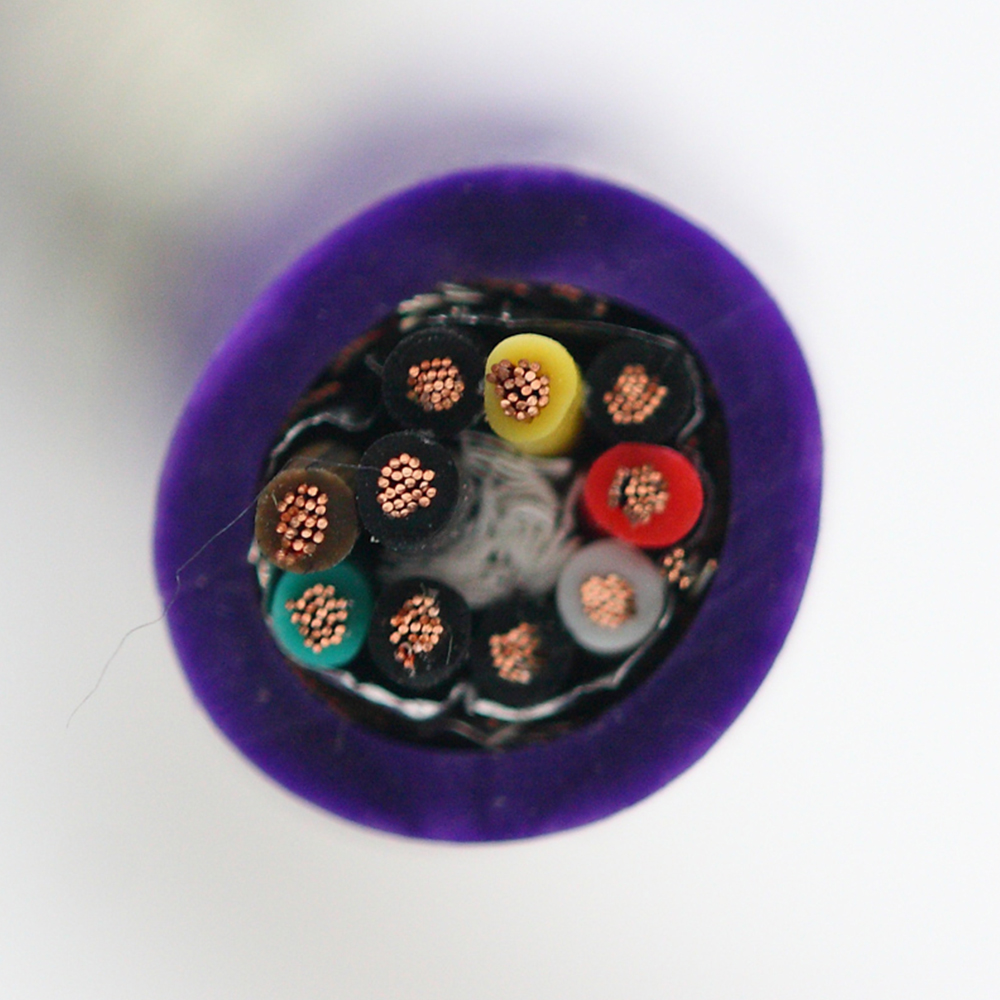

• Bahan konduktor dan kelas terkandas: Tentukan pepejal atau terkandas, kuprum kosong atau kuprum bersalut perak atau CCA, dan kelas terkandas (IEC 60228 Kelas 2, 5, atau 6) secara berasingan untuk konduktor isyarat dan kuasa dalam kabel yang sama. Spesifikasi yang hanya menyatakan "konduktor 28 AWG" membiarkan pengilang bebas menggunakan CCA untuk konduktor kuasa dan tembaga pepejal untuk konduktor isyarat — atau sebaliknya — tanpa pendedahan.
• Bahan penebat dan peratusan buih (jika berbuih): Tentukan jenis polimer penebat (PE pepejal, PE berbuih dengan peratusan buih minimum, FEP atau PTFE) dan bukannya ketebalan dinding nominal sahaja. Dua kabel dengan ketebalan dinding penebat yang sama tetapi pemalar dielektrik yang berbeza (pepejal vs. PE berbuih) akan mempunyai galangan ciri yang berbeza dan nilai kehilangan sisipan yang berbeza pada frekuensi tinggi.
• Julat panjang dan toleransi lilit: Tentukan panjang letak nominal dan sisihan maksimum yang dibenarkan untuk setiap pasangan pembezaan. Panjang letak secara langsung mengawal kekerapan puncak kehilangan pulangan struktur dan keseimbangan pasangan; variasi panjang letak yang tidak terkawal menghasilkan variasi impedans kelompok ke kelompok yang sukar untuk didiagnosis tanpa ujian reflekometri domain masa.

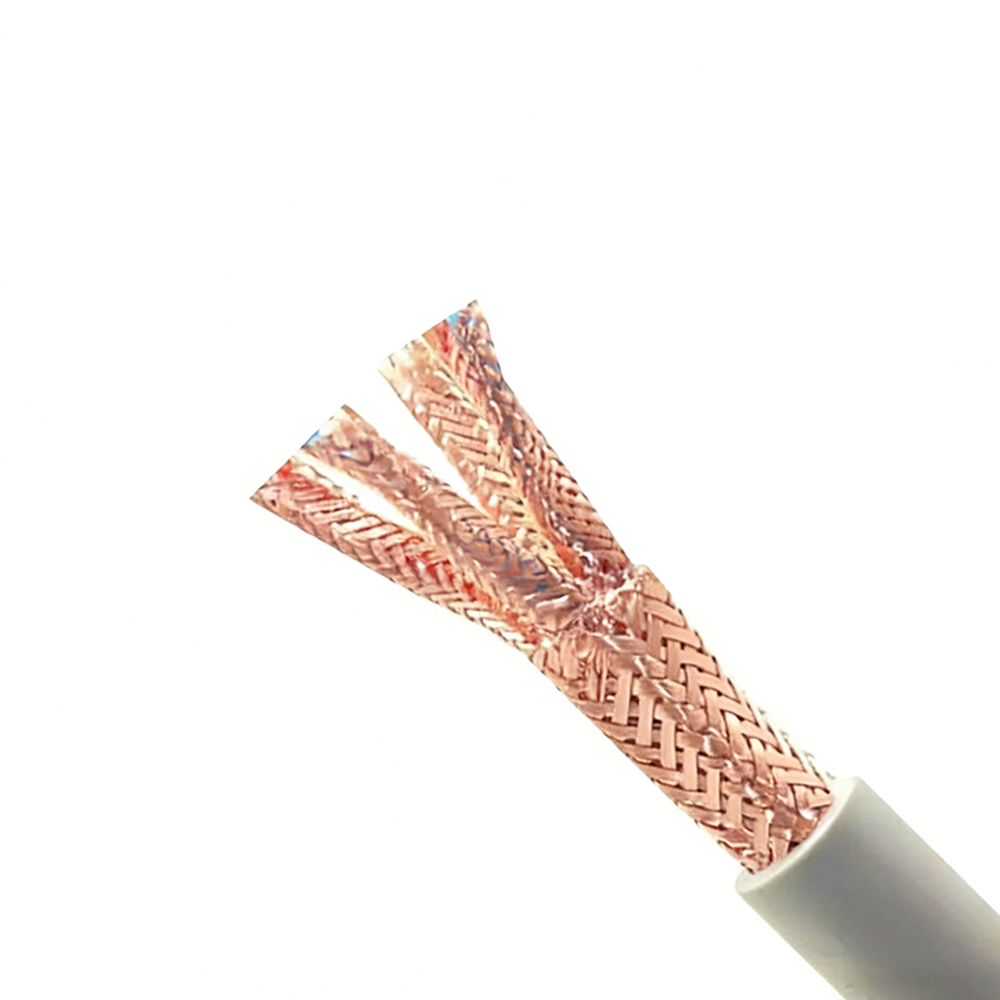

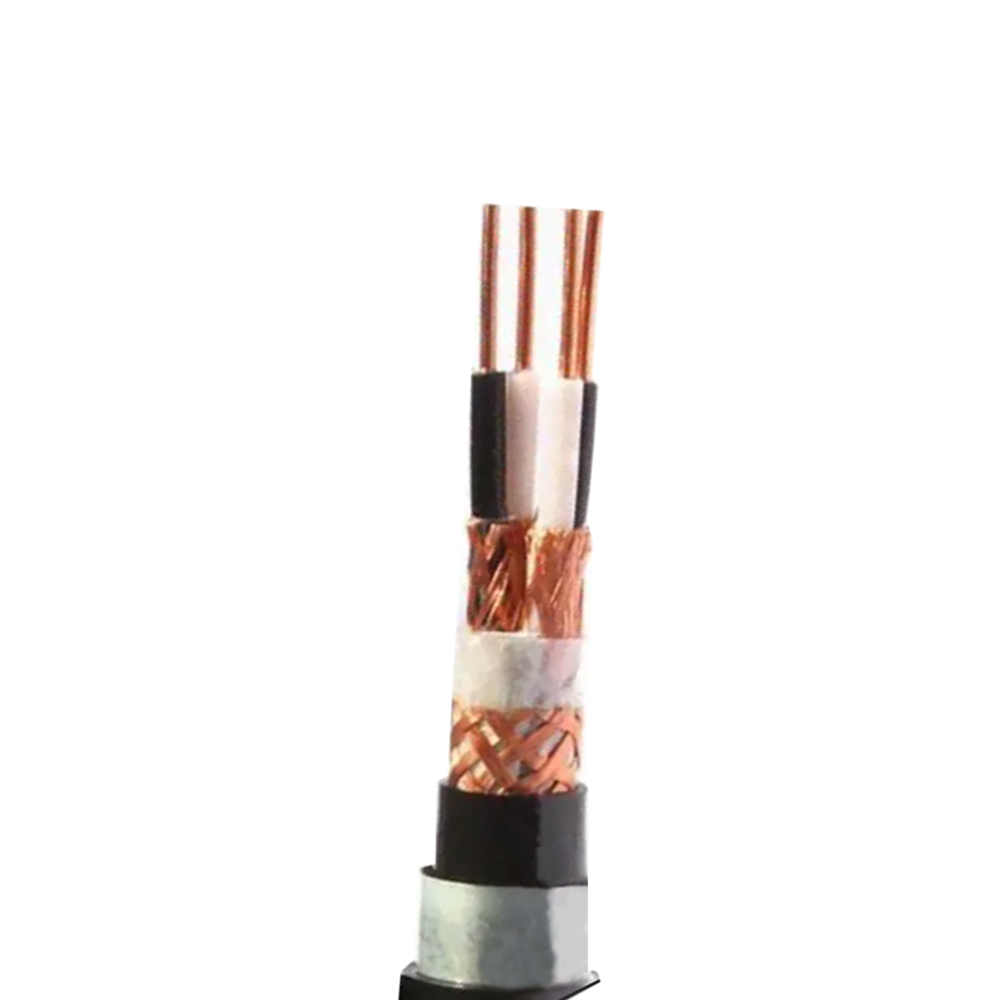

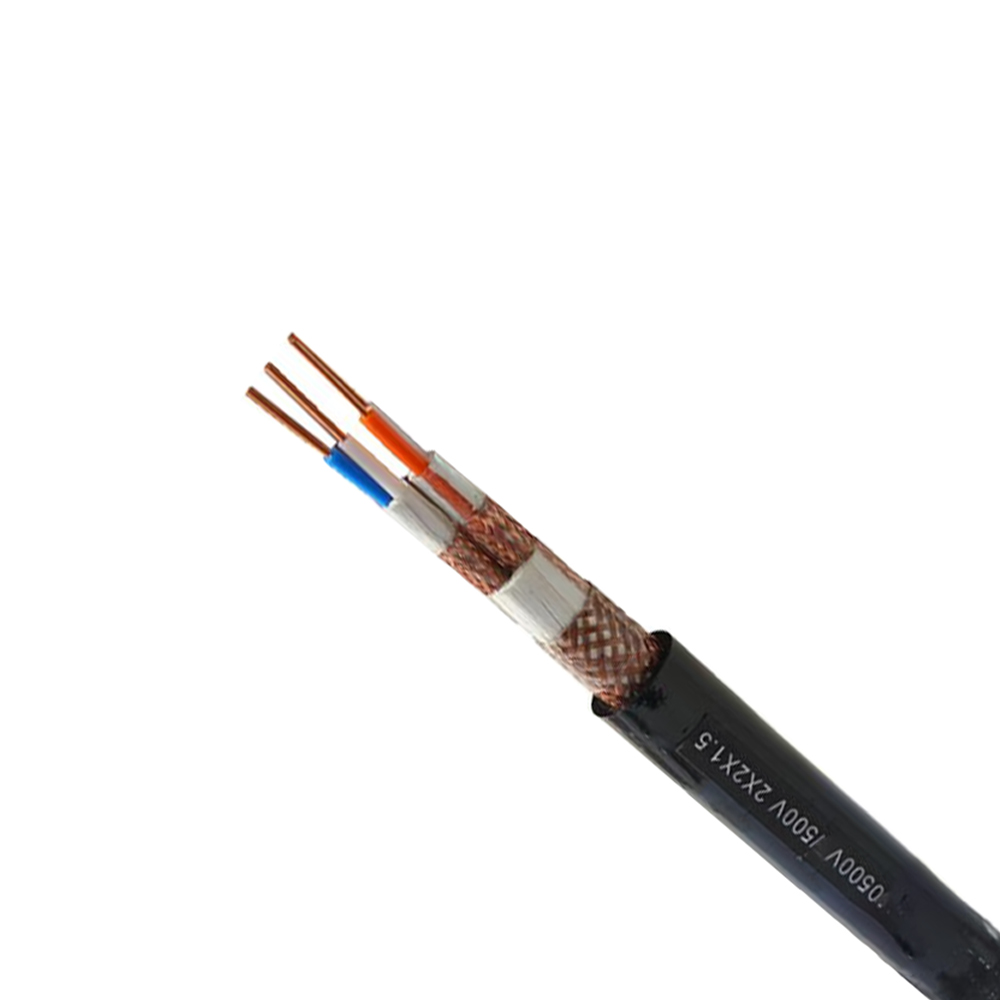

• Pembinaan dan perlindungan perisai: Tentukan jenis kerajang (poliester beralum atau polipropilena beralum), peratusan pertindihan kerajang, dan bahan dawai longkang untuk setiap perisai pasangan, serta peratusan liputan jalinan keseluruhan dan diameter wayar untuk perisai jalinan luar. "Terlindung sepenuhnya" tanpa butiran ini membolehkan pengeluar menggunakan pembinaan liputan minimum yang secara teknikalnya merangkumi bahan pelindung tetapi memberikan penindasan EMI yang tidak mencukupi pada frekuensi gigahertz.
• Keperluan Pemeriksaan Artikel Pertama (FAI): Tentukan parameter mana yang mesti diukur pada sampel dari pengeluaran pertama, peralatan dan prosedur ujian yang akan digunakan, dan apa yang membentuk keputusan lulus. FAI ialah mekanisme kontrak yang menghalang penggantian pembinaan kos lebih rendah selepas kelulusan sampel. Tanpa keperluan FAI yang jelas dalam spesifikasi OEM, pengilang tidak mempunyai kewajipan kontrak untuk mengekalkan pembinaan yang digunakan dalam sampel yang diluluskan merentasi pengeluaran berikutnya.

Untuk kabel komputer yang dimaksudkan untuk digunakan dalam produk yang tertakluk kepada pensijilan kawal selia — UL, CE, FCC Bahagian 15 — spesifikasi OEM juga harus menjelaskan sama ada kabel itu sendiri mesti membawa pensijilan individu atau sama ada ia akan diperakui sebagai komponen dalam pemasangan produk akhir. Pensijilan peringkat kabel memerlukan pembinaan khusus untuk diuji dan disenaraikan di bawah skim badan pensijilan; pensijilan produk akhir meliputi kabel sebagai komponen dalaman tanpa memerlukan tanda aras kabel bebas. Salah jajaran antara perkara yang dinyatakan dan perkara yang sebenarnya diperlukan oleh laluan pensijilan adalah punca biasa kelewatan projek apabila semakan peraturan mendedahkan bahawa kabel yang dinyatakan sebagai "UL-disenarai" sebenarnya UL-diiktiraf hanya sebagai komponen, atau membawa penyenaraian UL untuk penarafan voltan/suhu yang berbeza daripada yang diperlukan oleh aplikasi yang dimaksudkan.
